Q116.

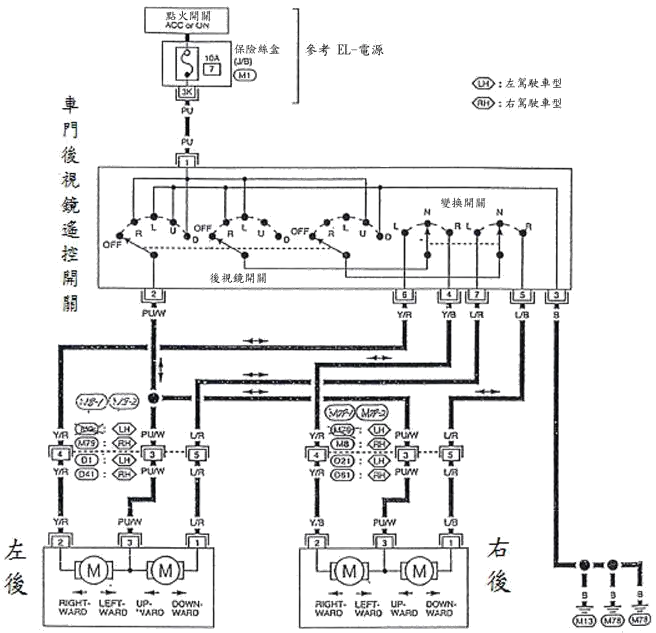

如圖所示有關電動後視鏡之作用下列敘述何者錯誤？
汽車修護 · 甲級 · 汽車電系 · Q116
難易度分析
4 / 5
此題設定為複選型態，要求對全數選項進行邏輯檢證，大幅提升判別負擔。題面依賴電路圖解析，須將文字敘述與端子電壓變化、極性切換軌跡進行空間對映。敘述中隱藏絕對化語氣與極性誤導情境，考生若僅依賴表面符號對照而缺乏迴路通斷的結構化思維，極易陷入誘導陷阱。整體結構強調圖文轉換與多變量交叉驗證，對技術概念的細膩度與嚴謹性要求甚高。
正確答案 (複選)：②, ④
- ② 操作左後電動後視鏡鏡面往上時，以電壓錶測量電動後視鏡1#端子有12V、3#端子為0V 則一定是馬達斷路:當電壓錶測得端子有電壓但馬達不動作時，除了馬達斷路外，也可能是馬達內部短路或接頭接觸不良，不能斷定「一定」是馬達斷路，故此敘述錯誤。
- ④ 以電壓錶測量左、右電動後視鏡之3#端子，在往上與往左時有12V 電壓:根據電路圖分析，往上與往左的動作對應不同的極性切換，3#端子在特定方向時可能為接地端而非 12V 電壓，此敘述不符合電路邏輯，故為錯誤選項。
錯誤選項解析
- ① 當遙控開關1#與3#端子斷路時，所有電動後視鏡馬達無法作用:遙控開關的 1#端子 為電源輸入端，若與 3#端子 斷路將導致電路無法閉合，使所有馬達失去電力供應，此敘述正確。
- ③ 遙控開關之虛線表示為連動裝置:電路圖中的虛線代表 機械式連動裝置，用以確保切換開關與方向開關同步運作，此敘述正確。
Learning Tip
"此類題目考點在於電路圖路徑分析與電壓量測診斷邏輯。注意「一定」、「絕對」等絕對化字眼通常是錯誤陷阱，實務上診斷電動馬達不動作時，必須區分是電源缺失（無電壓）或迴路斷路（有電壓但不動）。"
學員答題分佈
①當遙控開關1#與3#端子斷路時，所有電動後視鏡馬達無法作用0%
②操作左後電動後視鏡鏡面往上時，以電壓錶測量電動後視鏡1#端子有12V、3#端子為0V 則一定是馬達斷路0%
③遙控開關之虛線表示為連動裝置0%
④以電壓錶測量左、右電動後視鏡之3#端子，在往上與往左時有12V 電壓0%
