Q183.

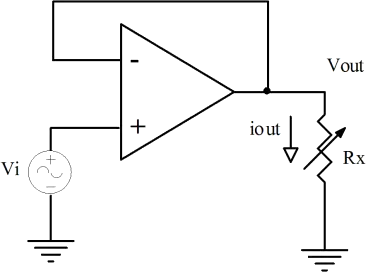

下圖電路所示，下列敘述何者錯誤？
視聽電子 · 甲級 · 無線電學 · Q183
難易度分析
3 / 5
本題採複選題型，需對全部選項進行獨立驗證方可得分，認知負荷較單選題型為高。命題結構整合電路圖鑑別與專業特性分析，選項刻意針對基礎理論中易混淆的參數定位與電路關聯性設置干擾，要求考生具備扎實的概念理解與邏輯推演能力，非僅依賴片段記憶即可作答。
正確答案 (複選)：③, ④
- ③ 輸入阻抗極小:電壓隨耦器的最大特點是輸入阻抗極高（理想為無限大），而非極小；高輸入阻抗使其能作為阻抗匹配緩衝器使用，故此敘述錯誤。
- ④ 調整可變電阻R X 不影響io ut:輸出電流 iout = Vout / Rx，當調整可變電阻 Rx 時，負載電流必然改變；運算放大器會提供相應的輸出電流以維持 Vout = Vin，故此敘述錯誤。
錯誤選項解析
- ① 為非反向放大電路:此電路為電壓隨耦器（Voltage Follower），屬於非反向放大電路的特殊形式，輸入訊號接至非反向端（+），輸出直接回授至反向端（−），增益為 1，故此敘述正確。
- ② Vo ut 與V i約相等:在理想運算放大器下，由於虛短路特性，反向端與非反向端電位相等，因此 Vout ≈ Vin，此敘述正確。
Learning Tip
"本題考電壓隨耦器（緩衝器）的核心特性：高輸入阻抗、低輸出阻抗、單位增益（Vout = Vin）。常考陷阱為混淆「輸入阻抗高」與「輸出阻抗低」的特性；另外需理解虛短路原理是分析運算放大器線性電路的基礎，以及負載電流會隨負載電阻改變而變化。"
學員答題分佈
①為非反向放大電路0%
②Vo ut 與V i約相等0%
③輸入阻抗極小0%
④調整可變電阻R X 不影響io ut0%
