Q272.

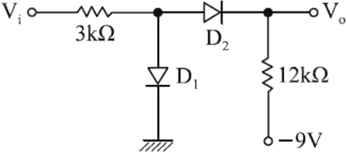

如下圖電路所示，下列敘述何者正確？(D1，D2 為理想二極體)
視聽電子 · 甲級 · 無線電學 · Q272
難易度分析
3 / 5
本題採取複選設計，要求同步評估多個元件之導通狀態與電壓箝位結果。題目結構結合圖示電路解析與數值驗證，需透過標準假設流程逐一檢視選項間的邏輯關聯與參數條件。因同時涉及多變數狀態判讀與誘導值排除，認知負荷較單一判斷題型提升，屬核心分析能力之典型考核結構。
正確答案 (複選)：②, ④
- ② D1，D2 都導通:D1、D2 都導通 為正確答案。根據電路配置，兩個理想二極體的 陽極電位均高於陰極電位，滿足正向偏壓條件，因此兩者同時導通。
- ④ VO=0V:VO=0V 為正確答案。當 D1 與 D2 均為理想二極體且同時導通時，輸出端被直接箝位至 接地電位，故輸出電壓 VO 等於 0V。
錯誤選項解析
- ① VO=6V:VO=6V 為錯誤答案。當 D1 與 D2 均導通時，輸出電壓被箝位於 0V（理想二極體導通時壓降為 0V），而非 6V。
- ③ D 1 導通，D2 不導通:D1 導通，D2 不導通 為錯誤答案。在此電路中，D2 的偏壓條件同樣滿足導通要求，因此 D2 也會導通，並非只有 D1 單獨導通。
Learning Tip
"本題考點為 理想二極體電路分析 與 多二極體導通狀態判斷。常考陷阱：(1) 需逐一假設各二極體的導通/截止狀態，並驗證 陽極-陰極電位差 是否符合假設；(2) 理想二極體 導通時壓降為 0V，與實際矽二極體（約 0.7V）不同，計算 VO 時需特別注意；(3) 當多個二極體並聯時，需判斷哪個二極體優先導通或是否同時導通。"
學員答題分佈
①VO=6V0%
②D1，D2 都導通0%
③D 1 導通，D2 不導通0%
④VO=0V0%
