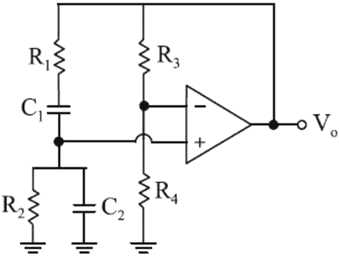

如下圖電路所示，下列敘述何者正確？
視聽電子 · 甲級 · 無線電學 · Q277
難易度分析
4 / 5
此題採用複選格式，要求考生同時掌握特定振盪電路的結構辨識、輸出波形判斷、頻率公式推導與增益設定等多重條件。各選項分散考查不同知識面向，且需精確區分類似電路的運作參數與臨界值。由於需同時驗證四項敘事的正確性，任一細節疏漏皆會影響得分，因此對概念掌握的精準度與綜合判斷能力要求較高。
正確答案 (複選)：①, ③, ④
- ① VO 之波形為正弦波:韋恩電橋振盪器利用運算放大器與 RC 回授網路產生穩定的正弦波輸出，其輸出波形 VO 為標準正弦波，此為該振盪器的基本特性。
- ③ 振盪條件為
:韋恩電橋振盪器的起振條件要求回授增益 ≥ 3（即 Rf/R1 ≥ 2），以補償 RC 網路在共振頻率下的衰減，確保巴克豪森準則成立。 - ④ 此電路為韋恩電橋振盪器:此電路架構包含串並聯 RC 網路與運算放大器，並具備穩幅機制，符合韋恩電橋振盪器的典型電路特徵。
錯誤選項解析
- ② 振盪之頻率
:韋恩電橋振盪器的振盪頻率公式應為 f = 1/(2πRC)，而非選項所述之錯誤公式。頻率由串並聯 RC 網路的共振條件決定。
Learning Tip
"韋恩電橋振盪器為低頻訊號產生器之核心電路，常考重點為振盪頻率計算與增益條件。需注意與相移振盪器、LC 振盪器之應用頻率範圍區別：韋恩電橋適用於 1 Hz~1 MHz，而 LC 振盪器適用於高頻段。實務上需加入自動增益控制（AGC）或熱敏電阻以維持輸出穩定並減少失真。"
