Q286.

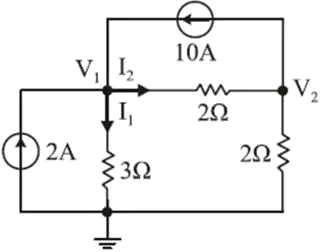

如下圖電路所示，下列敘述何者正確？
視聽電子 · 甲級 · 無線電學 · Q286
難易度分析
3 / 5
本題採複選設計，需逐項核验選項之數值邏輯與符號定義。圖面資訊佔據關鍵判讀角色，考生須準確對應電路參數之參考方向與實際標示。選項文字存在物理量名稱與符號混用之情況，增加辨識干擾，整體需具備嚴謹的圖文解讀與多條件比對能力，故定調為此難度。
正確答案 (複選)：③, ④
- ③ 電流V 1=12V:電壓 V1=12V 正確。依據克希荷夫電壓定律 (KVL) 與電路中的電壓分配原理，該元件兩端的電位差經計算後為 12V，符合串聯電路的電壓分配關係。
- ④ 電流V2=-4V:電壓 V2=-4V 正確。負號表示該元件的實際電壓極性與參考方向相反，這是克希荷夫電壓定律應用時的常見結果，代表電位降方向與假設的參考極性不一致。
錯誤選項解析
- ① 電流I 1=8 A:電流 I1 並非 8A。根據電路圖中的歐姆定律與克希荷夫電流定律 (KCL)，實際流經該支路的電流值需依總電壓與等效電阻計算，8A 為錯誤數值。
- ② 電流I 2=4A:電流 I2 並非 4A。在串並聯電路中，各支路電流分配取決於支路電阻比，4A 不符合該電路的實際電流分佈計算結果。
Learning Tip
"本題核心考點為克希荷夫電壓定律 (KVL) 與電壓極性判斷。常見陷阱在於忽略參考方向與實際極性的關係，導致 V2 的負號被誤判。實務上，分析電路時應先明確標示各元件的參考極性，再依 KVL 迴路方程式求解，並注意題目所述「電流V」實為「電壓V」的筆誤。"
學員答題分佈
①電流I 1=8 A0%
②電流I 2=4A0%
③電流V 1=12V0%
④電流V2=-4V0%
