Q86.

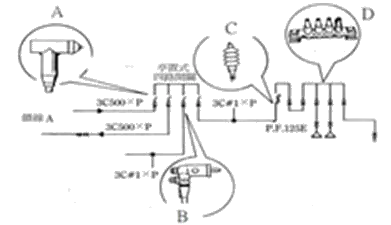

台灣電力公司地下配電系統部分單線圖如下，其電纜接頭或設備之配置何者正確?
配電線路裝修 · 甲級 · 地下配電施工與運轉維護 · Q86
難易度分析
4 / 5
此題需依賴單線圖符號辨識，交叉檢視主幹線與分支迴路之設備型號及額定電流。選項刻意替換安培數值與接頭功能特性以製造干擾，要求考生精確掌握各類接頭之適用場景與技術規格差異。圖解判讀與細節比對雙重考驗，屬需高度專業精確度之題型。
正確答案：①A：600A 軸型端頭；B：200A 負載可切型肘型端頭；C：200A 屋外終端接頭；D：高壓分歧接頭
① A：600A 軸型端頭；B：200A 負載可切型肘型端頭；C：200A 屋外終端接頭；D：高壓分歧接頭:600A 軸型端頭適用於主幹線高電流連接，200A 負載可切型肘型端頭用於分支迴路可帶負載操作，200A 屋外終端接頭配合分支容量選型，高壓分歧接頭用於電纜分歧連接，各設備額定電流與配置符合台電地下配電系統設計規範。
錯誤選項解析
- ② A：600A 軸型端頭；B：200A負載可切型肘型端頭；C：600A 屋外終端接頭；D：高壓分歧接頭:此選項將 C 處誤植為 600A 屋外終端接頭，實際上分支迴路負載容量較小，應採用 200A 屋外終端接頭以匹配分支電纜與保護設備之額定值，選型過大會造成保護協調失調。
- ③ A：負載可切型600A 軸型端頭；B：200A 肘型端頭；C：200A 屋外終端接頭；D：高壓分歧接頭:此選項將 A 處描述為「負載可切型600A 軸型端頭」，但 軸型端頭本身不具備負載可切功能，負載可切特性為 肘型端頭之設計；且 B 處僅標示「200A 肘型端頭」未明確指出「負載可切型」，技術規格描述不精確。
- ④ A：600A 軸型端頭；B：600A 負載可切型肘型端頭；C：600A 屋外終端接頭；D：高壓分歧接頭:此選項將 B 處誤植為 600A 負載可切型肘型端頭，分支迴路通常負載較小，應採用 200A 肘型端頭；同時 C 處亦誤用 600A 屋外終端接頭，與分支系統之 電流等級匹配原則不符。
Learning Tip
"本題核心考點為地下配電系統電纜接頭之額定電流選型與配置原則。主幹線採用 600A 軸型端頭承載大電流，分支迴路則以 200A 負載可切型肘型端頭配合操作靈活性。常見陷阱在於混淆各接頭之電流等級與功能特性（軸型 vs 肘型、是否具備負載可切能力），實務上須嚴格遵守台電設備標準規範與保護電流協調要求。"
