Q22.

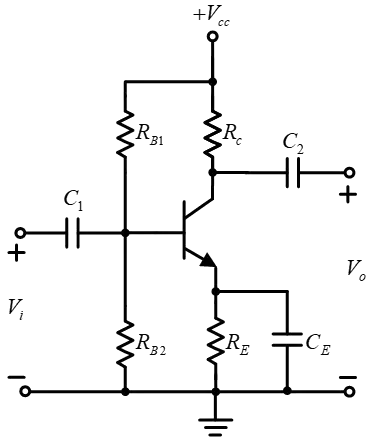

下圖電路中，電容器
之作用，下列敘述何者正確？
電力電子 · 甲級 · 電子學 · Q22
難易度分析
3 / 5
此題需理解射極旁路電容在共射極放大器中的作用：對直流開路、對交流短路，進而提升交流電壓增益；不同於射極電阻提供直流穩定與負回授。需掌握直流與交流的分別，才能選擇正確敘述。
正確答案：④可改善電壓增益
④ 可改善電壓增益:此為射極旁路電容(Ce)，對交流信號呈低阻抗，將射極電阻短路，使交流電壓增益從 Re/(re+Re) 提升至約 Rc/re，大幅改善電壓增益。
錯誤選項解析
- ① 對電路的直流，具有穩定作用:電容器對直流信號呈現開路狀態，無法通過直流電流，因此對直流電路無穩定作用；直流工作點的穩定主要依賴偏壓電阻與負回授機制。
- ② 形成電流負回授:形成電流負回授的是射極電阻(Re)本身，而非旁路電容；此電容器的作用恰恰是將射極電阻對交流信號短路，以消除交流負回授。
- ③ 增加溫度穩定度:溫度穩定度的提升主要依靠偏壓電路設計（如分壓式偏壓）與直流負回授，旁路電容僅影響交流特性，與溫度補償無關。
Learning Tip
"本題考點為共射極放大器中射極旁路電容的功能。常考陷阱在於混淆射極電阻（提供直流穩定與負回授）與旁路電容（提升交流增益）的各自角色。切記：旁路電容對直流開路、對交流短路，僅影響AC增益而不影響DC工作點。"
學員答題分佈
①對電路的直流，具有穩定作用0%
②形成電流負回授0%
③增加溫度穩定度0%
④可改善電壓增益0%
