Q37.

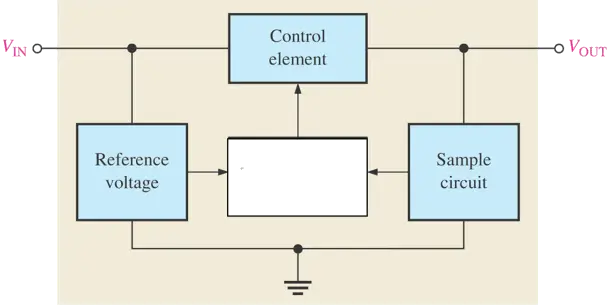

簡單的串聯電壓調整器方塊圖，試問空白方塊圖中是何種電路？
電力電子 · 甲級 · 電子學 · Q37
難易度分析
2 / 5
題目要求辨識串聯電壓調整器中空白方塊的功能，主要考查學生對基礎電源組成區塊的認識與區分能力。
正確答案：④誤差檢測電路
④ 誤差檢測電路:誤差檢測電路是串聯電壓調整器的核心元件，負責將輸出電壓的回授信號與參考電壓進行比較，產生誤差電壓以控制調整元件的導通程度，維持輸出電壓穩定。
錯誤選項解析
- ① 放大電路:放大電路在串聯電壓調整器中確實存在，但其功能是將誤差信號放大後驅動調整元件，並非空白方塊所代表的核心比較功能。
- ② A/D 轉換電路:A/D 轉換電路用於將類比信號轉為數位信號，屬於數位系統元件，與傳統類比式串聯電壓調整器的架構無關。
- ③ D/A 轉換電路:D/A 轉換電路用於將數位信號轉為類比信號，同樣屬於數位系統元件，不存在於類比線性電源調整器中。
Learning Tip
"串聯電壓調整器的基本架構包含取樣電路、誤差檢測電路、參考電壓源與調整元件四大區塊。常考陷阱為混淆「誤差檢測」與「放大電路」的功能定位，誤差檢測負責「比較」，放大電路負責「增益」，兩者分工合作。實務上此類線性調整器效率較低但漣波小，適用於對電源品質要求高的場合。"
