Q65.

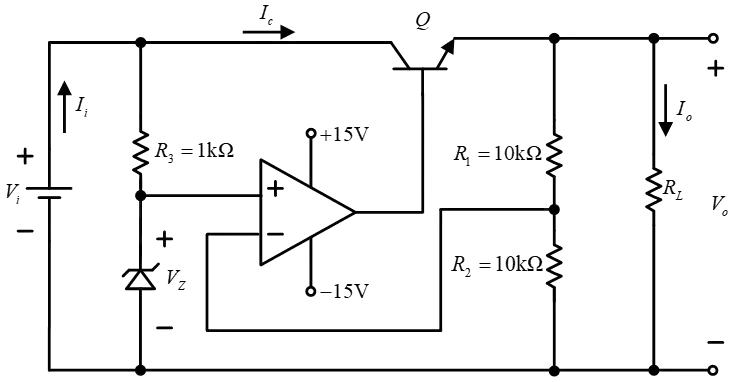

如下圖所示穩壓電路，下列敘述何者正確？
電力電子 · 甲級 · 電子學 · Q65
難易度分析
4 / 5
需同時判斷兩項正確答案，並了解晶體管在線性穩壓器中的可變電阻角色及效率隨 Vin‑Vout 差值變化之關係，此外缺失圖示需推測電路結構，構成較高難度。
正確答案 (複選)：③, ④
- ③ 電晶體如同可變電阻:在線性穩壓器中，串聯調整電晶體透過誤差放大器的控制，動態調整其集極-射極間等效電阻，以維持輸出電壓穩定，故電晶體如同可變電阻運作。
- ④ 輸出電壓與輸入電壓差值愈大效率愈差:線性穩壓器的效率 η = Vout / Vin，當輸入輸出電壓差值（Vin - Vout）愈大時，電晶體功耗（Pd = (Vin - Vout) × Iout）愈高，導致整體效率愈差。
錯誤選項解析
- ① 電晶體為開關功能:在線性穩壓電路中，電晶體工作於主動區（線性區）作為電壓控制元件，而非開關功能；開關模式穩壓器（SMPS）中的電晶體才作為開關使用。
- ② 可以升壓:此電路為串聯型線性穩壓器，屬於降壓型（Buck）架構，輸出電壓恆低於輸入電壓，無法實現升壓功能；升壓需使用升壓轉換器（Boost Converter）。
Learning Tip
"線性穩壓器與開關穩壓器的架構差異為常考重點：線性穩壓器中電晶體工作於主動區（等效可變電阻），效率較低但漣波小；開關穩壓器中電晶體工作於飽和/截止區（開關模式），效率高但需考慮EMI干擾。實務上需注意散熱設計與 dropout電壓的選型關鍵。"
學員答題分佈
①電晶體為開關功能0%
②可以升壓0%
③電晶體如同可變電阻0%
④輸出電壓與輸入電壓差值愈大效率愈差0%
