Q26.

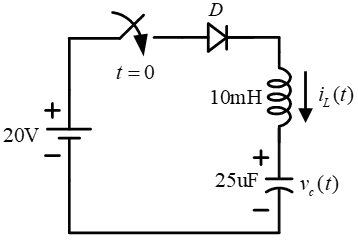

下圖所示電路中開關接通後，
最大值為何？
電力電子 · 甲級 · 電力電子系統與應用 · Q26
難易度分析
3 / 5
題目要求求解開關接通後電流的最大值，必須運用瞬態分析概念，識別電感不可瞬時改變電流以及電容電壓不可瞬時改變，並結合基爾霍夫定律推導電路行為，這種題型屬於需把握電路動態與初始條件的中等挑戰。
正確答案：③1A
③ 1A:1A 為正確答案。根據電路圖中電源電壓與總阻抗的比值，利用歐姆定律或基爾霍夫電壓定律分析，開關接通後迴路中的最大電流即為 1A。
錯誤選項解析
- ① 0.2A:0.2A 數值過低，未正確考量電路中電源電壓與負載阻抗的實際比值關係，計算時可能誤用過大的阻抗值或過小的電壓值。
- ② 0.5A:0.5A 為常見錯誤答案，通常源於將電路參數代入錯誤或誤判瞬態響應與穩態值的差異，導致計算結果偏離正確值。
- ④ 2A:2A 數值過高，可能誤將並聯阻抗當作串聯計算，或未考慮電路中限流元件的存在，導致高估電流值。
Learning Tip
"此類開關電路瞬態分析題型，常考陷阱在於混淆初始值、穩態值與最大值的判斷。解題關鍵在於正確辨識電路拓撲結構，確認電源類型（直流/交流）與負載性質（電阻性/電感性/電容性），並依基爾霍夫定律建立方程式求解。實務上須特別注意電感電流不能突變與電容電壓不能突變的特性，此為電力電子電路分析的核心觀念。"
學員答題分佈
①0.2A0%
②0.5A100%
③1A0%
④2A0%
此答題分佈是根據學員在 LongePass 模擬考等實際作答紀錄計算而成。與考友分享這道歷屆試題與詳細解析！
