Q66.

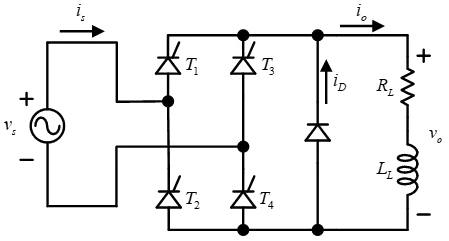

下圖所示電路中，
電流為連續，若正負半波對稱觸發且(T1、T4)及(T2、T3)成對導通，則
波形為何？
電力電子 · 甲級 · 電力電子系統與應用 · Q66
難易度分析
3 / 5
此題評為中等難度，因需理解連續電流模式下全控橋式整流的波形特徵，並辨別正負半週對稱的正確選項；題目不涉及計算或多重答案，故屬一般型。
正確答案：④
④ :此波形正確呈現單相全控橋式整流電路在電流連續模式下的輸出電壓波形。當(T1、T4)與(T2、T3)成對觸發導通時，正負半週對稱輸出，波形為連續的脈動直流，符合延遲角α控制下的理論波形特徵。
:此波形正確呈現單相全控橋式整流電路在電流連續模式下的輸出電壓波形。當(T1、T4)與(T2、T3)成對觸發導通時，正負半週對稱輸出，波形為連續的脈動直流，符合延遲角α控制下的理論波形特徵。錯誤選項解析
- ①
:此波形顯示輸出電壓在正負半週均有導通，但波形形狀與全控式橋式整流電路在電流連續模式下的理論波形不符，缺少對稱的完整正弦半波特徵。 - ②
:此波形呈現不連續的脈衝狀，不符合題目中「電流為連續」的條件，連續電流模式下輸出電壓波形應為連續的脈動直流。 - ③
:此波形雖為連續波形，但其正負半週的對稱性與觸發角對應的導通區間不正確，未能正確反映(T1、T4)及(T2、T3)成對導通時的輸出特性。
Learning Tip
"此類題型重點在於辨識全控式橋式整流電路在不同負載條件下的輸出波形。需注意電流連續模式與電流不連續模式的波形差異：連續模式下輸出電壓波形不會出現零電壓區間，且正負半週對稱。常考陷阱為混淆半控式與全控式電路的波形特徵，以及忽略觸發角α對輸出電壓平均值的影響。"
