Q67.

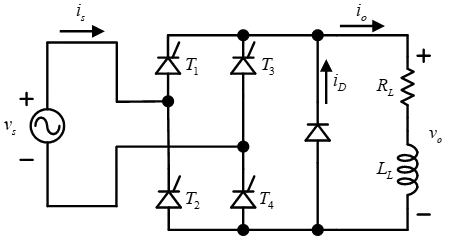

下圖所示電路中，電力電子 甲級 電力電子系統與應用 第 67 題 題目 第一張圖片電流為連續，若正負半波對稱觸發且(T1、T4)及(T2、T3)成對導通，則電力電子 甲級 電力電子系統與應用 第 67 題 題目 第二張圖片波形為何？電力電子 甲級 電力電子系統與應用 第 67 題 題目 第三張圖片

電力電子 · 甲級 · 電力電子系統與應用 · Q67

難易度分析

4 / 5

題目要求在連續電流模式下判別符合正負半波對稱觸發、T1、T4 與 T2、T3 成對導通的波形圖。此情境結合可控整流器的觸發角、連續導通與輸出電壓變化，需學生能從多個波形選項中精準選出符合電路行為的圖像，故屬於高難度範疇。

正確答案：④電力電子 甲級 電力電子系統與應用 第 67 題 選項 ④ 圖片

④ 電力電子 甲級 電力電子系統與應用 第 67 題 選項 ④ 圖片:此波形正確呈現單相全波可控整流器在電流連續模式下的輸出特徵：正負半波對稱觸發導通，T1、T4與T2、T3交替導通，輸出電壓波形為具有固定延遲角的脈動直流，且漣波頻率為電源頻率的兩倍。

錯誤選項解析

  • ① 電力電子 甲級 電力電子系統與應用 第 67 題 選項 ① 圖片:此波形顯示輸出電壓在正負半波均有導通區間，但波形形狀不符合全波可控整流器在電流連續模式下的特徵，其導通角與實際觸發延遲角的關係不正確。
  • ② 電力電子 甲級 電力電子系統與應用 第 67 題 選項 ② 圖片:此波形呈現半波整流特徵，僅有單方向導通，與題目所述T1、T4與T2、T3成對導通的全波橋式整流電路架構不符。
  • ③ 電力電子 甲級 電力電子系統與應用 第 67 題 選項 ③ 圖片:此波形雖顯示正負對稱導通，但輸出電壓平均值與漣波頻率的表現與實際單相全波可控整流電路在電流連續條件下的理論波形不一致。
Learning Tip

"本題核心考點為單相全波可控整流電路在電流連續模式下的輸出波形辨識。關鍵在於理解SCR成對導通（T1與T4、T2與T3）時，輸出電壓波形會隨觸發延遲角α變化，且在電流連續條件下，負載電流不會降至零。常見陷阱為混淆電流連續與電流不連續模式的波形差異，以及誤判漣波頻率（全波整流為2倍電源頻率）。實務上需注意觸發角控制與負載特性對波形的影響。"

學員答題分佈

①電力電子 甲級 電力電子系統與應用 第 67 題 選項 ① 圖片0%
②電力電子 甲級 電力電子系統與應用 第 67 題 選項 ② 圖片0%
③電力電子 甲級 電力電子系統與應用 第 67 題 選項 ③ 圖片0%
④電力電子 甲級 電力電子系統與應用 第 67 題 選項 ④ 圖片0%

此答題分佈是根據學員在 LongePass 模擬考等實際作答紀錄計算而成。與考友分享這道歷屆試題與詳細解析！
