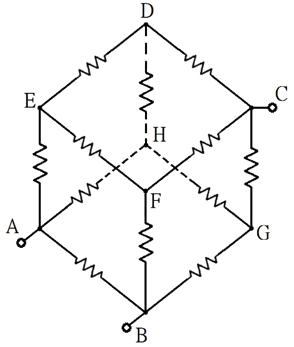

如下圖所示電阻電路，若每一電阻皆為1Ω，下列敘述何者正確？

電力電子 · 甲級 · 電子學 · Q67

R AC＝0.615Ω

R AC ＝0.83Ω

RA B ＝0.583Ω

RA B ＝0.785Ω

4 / 5

題目設定了多個測試點，要求在同一電路中求多種等效電阻，並且需要區分不同端點之間的網路關係。題目亦隱含圖像缺失，需根據說明自行推理網路結構，這使得解題需要較高的分析與計算能力。

② R AC ＝0.83Ω:R_AC 正確值為 0.83Ω（約 5/6Ω）。從 A、C 兩端看入時，需將電路中各 1Ω 電阻依節點電位法或 Y-Δ 轉換正確化簡串並聯關係後求得等效電阻。
③ RA B ＝0.583Ω:R_AB 正確值為 0.583Ω（約 7/12Ω）。從 A、B 兩端看入時，電流路徑與 A-C 方向不同，等效電阻值隨測量端點而異，需重新分析該方向的串並聯結構。

① R AC＝0.615Ω:R_AC 的計算結果並非 0.615Ω。此電路為橋型或混聯電阻網路，需正確辨識串並聯組合後進行等效電阻化簡，實際 R_AC 應為 0.83Ω。
④ RA B ＝0.785Ω:R_AB 的計算結果並非 0.785Ω。錯誤原因在於未正確判斷電阻間的串並聯關係或誤用 Y-Δ 轉換公式，導致等效電阻計算偏差。
