Q118.

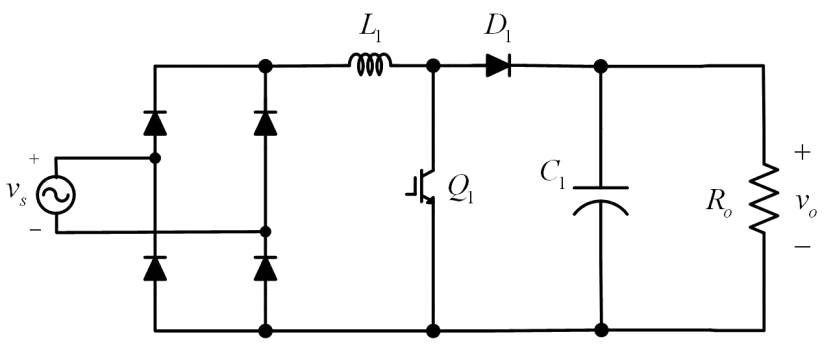

如下圖所示，此功能為何？
電力電子 · 甲級 · 電力電子系統與應用 · Q118
難易度分析
3 / 5
此題評為3，因為考核的是 Boost PFC 的關鍵特徵辨識，需要理解其功因校正及升壓功能，並區分於其他轉換器類型。
正確答案：①具有功因校正及昇壓的功能
① 具有功因校正及昇壓的功能:此電路為典型的Boost PFC（功因校正）轉換器架構，前端為橋式整流器將交流整流為脈動直流，後接升壓型切換式穩壓器（含電感 L₁、開關 Q₁、二極體 D₁ 與電容 C₁），可同時實現功率因數校正與昇壓功能。
錯誤選項解析
- ② 具有雙向功率轉換器的功能:雙向功率轉換器需具備能量可從輸出端回送至輸入端的能力，通常需使用雙向開關（如反並聯 MOSFET）取代二極體；此電路中的 D₁ 為單向導通元件，無法實現反向功率傳輸。
- ③ 具有交流-交流功率轉換器的功能:交流-交流功率轉換器（如周波轉換器 Cycloconverter 或矩陣轉換器）的輸出仍為交流，而此電路經整流與升壓後輸出為直流電壓 vₒ，屬於 AC-DC 轉換器而非 AC-AC 轉換器。
- ④ 具有單相變頻輸出的功能:單相變頻輸出意指將直流逆變為可變頻率之交流（如逆變器 Inverter），此電路為 AC-DC 的升壓型整流電路，輸出為固定極性的直流，不具備變頻逆變功能。
Learning Tip
"此題核心考點為辨識 Boost PFC 電路拓撲：前端橋式整流 + 後端 Boost 轉換器（L-Q-D-C 結構）。常考陷阱為混淆 AC-DC 整流昇壓 與 DC-AC 逆變 的功能差異；實務上 PFC 電路廣泛應用於開關式電源供應器（SMPS），以符合 IEC 61000-3-2 諧波電流規範。"
