Q114.

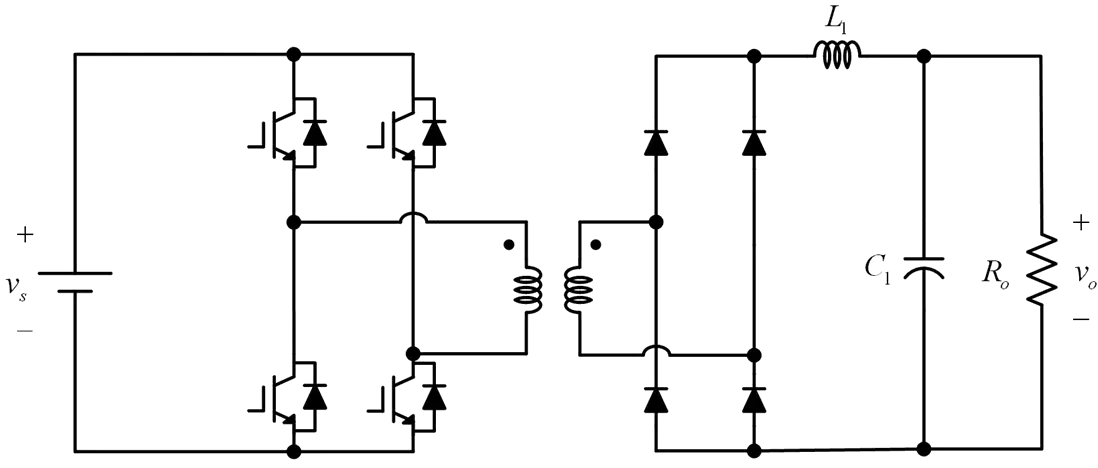

如下圖所示，其電感L1 及電容C 1 的功能敘述何者正確？
電力電子 · 甲級 · 電力電子系統與應用 · Q114
難易度分析
3 / 5
題目測試對 LC 被動電路在電力電子系統中作為低通濾波器之功能之基本認識。
正確答案：③作為低通濾波器用
③ 作為低通濾波器用:LC 串並聯電路構成典型的二階低通濾波器，可衰減高頻諧波雜訊並讓低頻或直流成分通過，常用於電力電子系統的輸出端以改善波形品質。
錯誤選項解析
- ① 作為變頻器使用:變頻器需使用功率半導體元件（如 IGBT、MOSFET）進行切換控制以改變輸出頻率，單純的 LC 被動元件無法實現變頻功能。
- ② 作為整流器用:整流器需依賴二極體或閘流體等單向導通元件將交流轉為直流，電感與電容不具備整流特性。
- ④ 作為電流調節器用:電流調節器通常需搭配回授控制電路與主動元件來實現閉迴路調節，單純的 LC 濾波電路僅具頻率選擇特性，無法主動調節電流大小。
Learning Tip
"本題核心考點為LC 電路的濾波原理。在電力電子系統中，電感對高頻呈現高阻抗、電容對高頻呈現低阻抗的特性使其組合自然形成低通濾波架構。考生易將被動濾波電路與主動功率轉換電路（如變頻器、整流器）混淆，需切記：僅含 L、C、R 等被動元件的電路只能進行濾波或阻抗匹配，無法實現頻率轉換或整流功能。"
學員答題分佈
①作為變頻器使用0%
②作為整流器用0%
③作為低通濾波器用0%
④作為電流調節器用0%
