Q149.

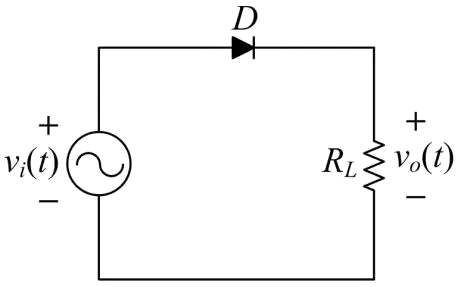

下圖所示單相半波整流電路具有純電阻負載，
V，下列哪些選項正確
電力電子 · 甲級 · 電力電子系統與應用 · Q149
難易度分析
4 / 5
題目需辨識多個參數定義、公式及其在半波整流中的實際值，並排除概念混淆，故屬於需要中等推理與知識整合的難度。
正確答案 (複選)：①, ④
- ① 漣波因數約為1.21:漣波因數 (Ripple Factor, RF) 定義為輸出電壓中交流成分有效值與直流成分之比。對於單相半波整流電路，理論計算可得 RF = √(FF² - 1) = √(1.57² - 1) ≈ 1.21，此為半波整流的典型特徵值。
- ④ 輸入功率因數約為0.707:輸入功率因數 (Power Factor, PF) 定義為實功功率與視在功率之比。對於純電阻負載的單相半波整流，PF = P_dc / S = (V_rms × I_rms × 功率因數) 計算可得 PF = 1/√2 ≈ 0.707（滯後），此為半波整流僅利用半週導致的固有特性。
錯誤選項解析
- ② 波形因數約為0.707:波形因數 (Form Factor, FF) 定義為有效值 (RMS) 與平均值之比。半波整流的 FF = V_rms / V_dc = (V_m/2) / (V_m/π) = π/2 ≈ 1.57，而非 0.707。0.707 實際上是正弦波的波頂因數或半波整流的輸入功率因數，此選項混淆了不同參數。
- ③ 二極體D峰值逆向電壓為2Vm:二極體峰值逆向電壓 (PIV, Peak Inverse Voltage) 在單相半波整流電路中，當二極體處於逆向偏壓時，承受的最大電壓即為輸入交流電源的峰值 V_m，而非 2V_m。2V_m 是全波整流電路（中心抽頭式）中二極體的 PIV 值，此選項混淆了不同整流拓撲的規格。
Learning Tip
"單相半波整流電路為電力電子基礎考點，核心參數必須熟記：漣波因數 RF = 1.21、波形因數 FF = 1.57、效率 η = 40.6%、輸入功率因數 PF = 0.707、PIV = V_m。常見陷阱為將半波與全波整流參數混淆（如全波 RF = 0.48、FF = 1.11、η = 81.2%、PIV = 2V_m），考試時務必審慎判斷題目給定的電路拓撲類型。"
