Q151.

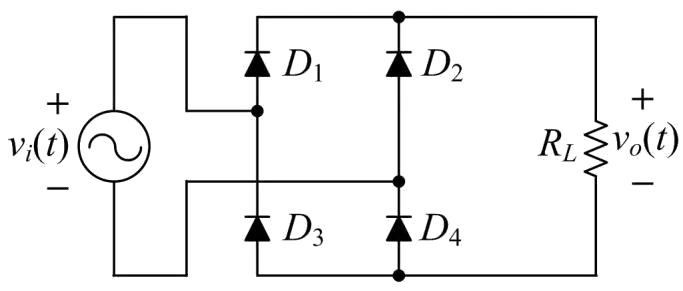

下圖所示單相全波橋式整流電路具有純電阻負載，
V，下列哪些選項正確？
電力電子 · 甲級 · 電力電子系統與應用 · Q151
難易度分析
3 / 5
此題難度屬於中等偏上，因為需要掌握多個關鍵參數並正確判別哪些是正確的，且題目要求選出多個正確答案，增加判斷複雜度。
正確答案 (複選)：①, ②, ③
- ① 漣波因數約為0.482:漣波因數 (Ripple Factor) 定義為輸出交流漣波電壓有效值與直流電壓平均值之比。對於單相全波橋式整流電路搭配純電阻負載，其漣波因數 RF = √(FF² − 1) = √(1.11² − 1) ≈ 0.482，此為標準理論值。
- ② 波形因數約為1.11:波形因數 (Form Factor) 為輸出電壓有效值與平均值之比。單相全波整流之 FF = V_rms / V_dc = (V_m/√2) / (2V_m/π) = π/(2√2) ≈ 1.11，此數值反映整流後波形接近純直流的程度。
- ③ 二極體峰值逆向電壓為電源電壓最大值V m:在單相全波橋式整流電路中，當一對二極體導通時，截止的二極體所承受的峰值逆向電壓 (PIV) 恰好等於電源電壓的最大值 V_m。此為橋式整流與中心抽頭式整流（PIV = 2V_m）的重要差異。
錯誤選項解析
- ④ 整流效率(rectification efficiency)約為0.707:整流效率 (Rectification Efficiency) η = P_dc / P_ac = 8/π² ≈ 0.81（81%），而非 0.707。0.707 實為 1/√2，與全波整流的效率無關，此為常見的數值混淆陷阱。
Learning Tip
"單相全波橋式整流的核心考點在於熟記四大參數：波形因數 FF ≈ 1.11、漣波因數 RF ≈ 0.482、整流效率 η ≈ 81%，以及PIV = V_m。常考陷阱包括將橋式整流的 PIV 與中心抽頭式（PIV = 2V_m）混淆，或將整流效率誤記為半波整流的 40.6%。此外，0.707（即 1/√2）常作為誘答選項出現，需特別留意。"
