Q167.

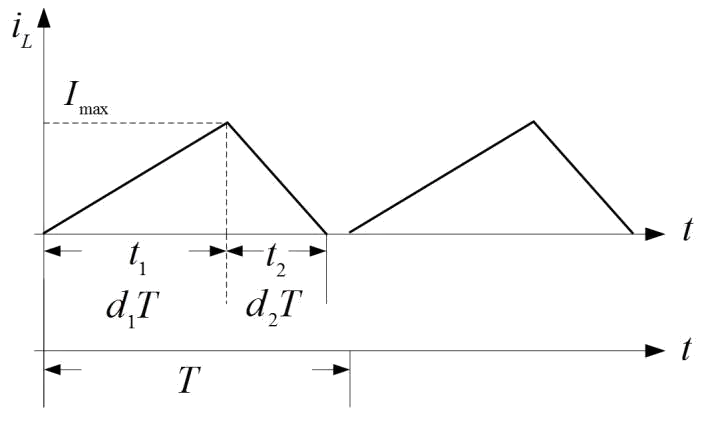

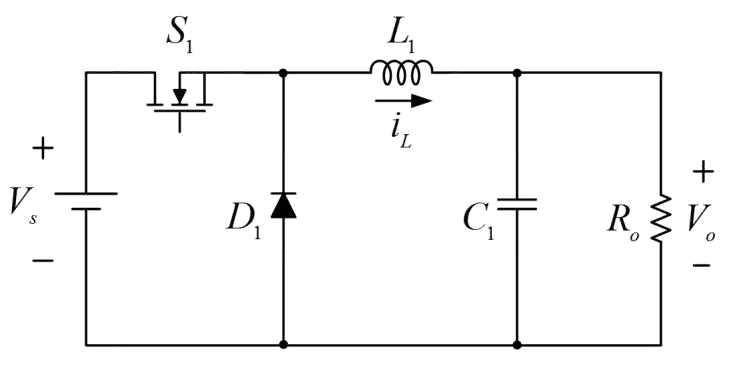

降壓型轉換器及電感
的電流
如下圖。其中
，
，T 為切換週期，
為開關元件
導通時間，
為二極體導通時間，則電流
最大值
及平均值
為
電力電子 · 甲級 · 電力電子系統與應用 · Q167
難易度分析
4 / 5
本題為多選，要求學生能夠區分 DCM 模式下兩段導通時間、正確推導電感電流峰值與平均值的公式，並排除因 d₁ 與 d₂ 混淆而產生的錯誤選項。
正確答案 (複選)：①, ③
- ①
:電感電流最大值 I_max 的推導：在二極體導通期間 t₂，電感電壓為 -V_o，由 V = L·di/dt 可得電流下降斜率為 V_o/L₁，因此 I_max = (V_o/L₁) × t₂ = V_o·d₂·T/L₁，此為 DCM 模式下電感電流峰值的正確公式。 - ③
:電感電流平均值 I_L 的計算：DCM 模式下電感電流為三角形波形，其平均值等於三角形面積除以週期 T，即 I_L = (1/2) × I_max × (d₁T + d₂T) / T = ½·I_max·(d₁ + d₂)，此為正確的平均電流公式。
錯誤選項解析
- ②
:此選項使用 d₁ 而非 d₂ 計算 I_max，混淆了開關導通時間與二極體導通時間。在 DCM 模式下，電流下降段由二極體導通期間 t₂ 決定，正確應為 V_o·d₂·T/L₁。 - ④
:此選項使用 (d₁ - d₂) 而非 (d₁ + d₂)，錯誤地將導通時間相減。三角形波形的平均電流應基於整個導通區間 (d₁ + d₂)T 計算面積，正確應為 ½·I_max·(d₁ + d₂)。
Learning Tip
"降壓轉換器 DCM 模式的核心考點在於：(1) 電感電流波形為不連續三角形，每個週期電流歸零；(2) 伏秒平衡條件 (V_s - V_o)·d₁ = V_o·d₂ 是推導電壓增益的關鍵；(3) 常考陷阱是混淆 d₁（開關導通）與 d₂（二極體導通）在 I_max 公式中的角色，需記住 I_max 由放電階段的電壓 V_o 與時間 d₂ 決定。"
學員答題分佈
①0%
0%②0%
0%③0%
0%④0%
0%此答題分佈是根據學員在 LongePass 模擬考等實際作答紀錄計算而成。與考友分享這道歷屆試題與詳細解析！
