Q163.

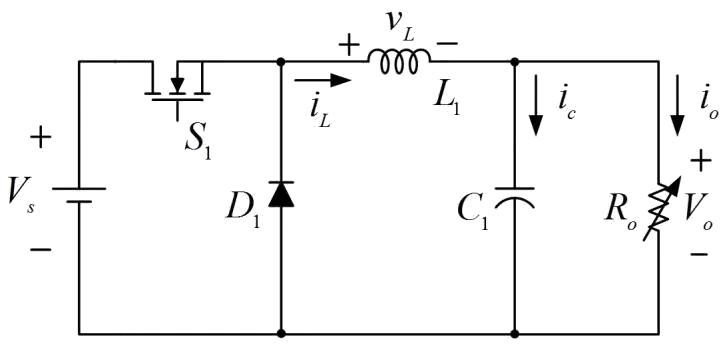

下圖為降壓型轉換器，若在電感電流連續操作，其Δ
為電感電流峰對峰值，
為切換頻率，
為
的導通責任週期，
為輸入電壓，
為輸出電壓，下列電感
的計算值何者正確？
電力電子 · 甲級 · 電力電子系統與應用 · Q163
難易度分析
4 / 5
題目要求選出所有正確的電感計算式，需運用降壓轉換器連續模式伏秒平衡公式，並確認分子分母關係與量綱。這種需要同時辨識兩個等價表達式且排除單一倒數錯誤的考題，難度較高。
正確答案 (複選)：①, ②
- ①
:根據電感伏秒平衡原理，開關導通期間電感電壓為 (V_s - V_o)，導通時間為 d_1/f_s，由 Δi_L = (V_s - V_o)·d_1/(L_1·f_s) 推導可得此式，為降壓轉換器電感計算的標準公式。 - ②
:利用降壓轉換器穩態電壓轉換比 V_o = d_1·V_s，將選項一中的 (V_s - V_o)·d_1 代換為 V_o(1-d_1)，兩式數學等價，均為正確的電感計算式。
錯誤選項解析
- ③
:此式為選項二的倒數形式，分子分母顛倒，量綱亦不正確（結果單位為 1/H 而非 H），屬於常見的公式記憶混淆錯誤。 - ④
:此式為選項一的倒數形式，同樣分子分母位置錯誤，正確公式應為 L_1 = (V_s - V_o)·d_1/(Δi_L·f_s)，而非其倒數。
Learning Tip
"降壓轉換器（Buck Converter）在電流連續模式（CCM）下，電感計算有兩種等價表達式，關鍵在於熟記伏秒平衡推導過程。常考陷阱為選項將分子分母顛倒，作答時應檢查量綱是否為亨利（H）。另需注意 V_o = d_1·V_s 僅在 CCM 下成立，若為電流不連續模式（DCM）則不適用此關係。"
學員答題分佈
①0%
0%②0%
0%③0%
0%④0%
0%此答題分佈是根據學員在 LongePass 模擬考等實際作答紀錄計算而成。與考友分享這道歷屆試題與詳細解析！
相似類型題目
某降壓型轉換器(buck converter)如下圖所示，其中切換頻率為500 kHz，輸入電壓為3.3 V，輸出電壓為1.2 V，輸出電流為4A 至6 A，電感器電流的峰對峰值對平均值的比率為40%。下列敘述何者正確？

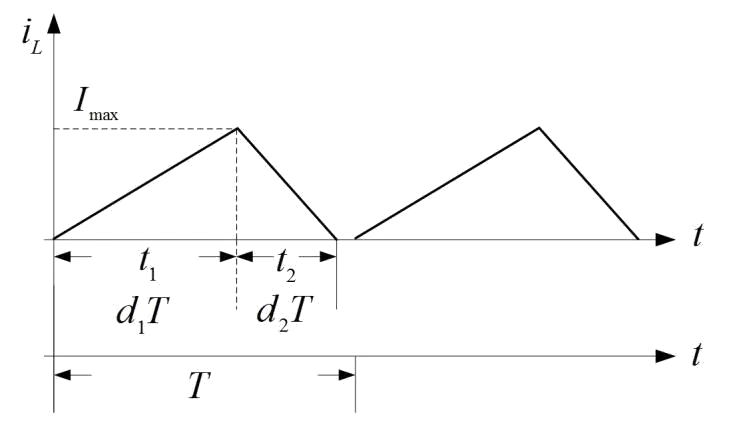

降壓型轉換器及電感
