Q35.

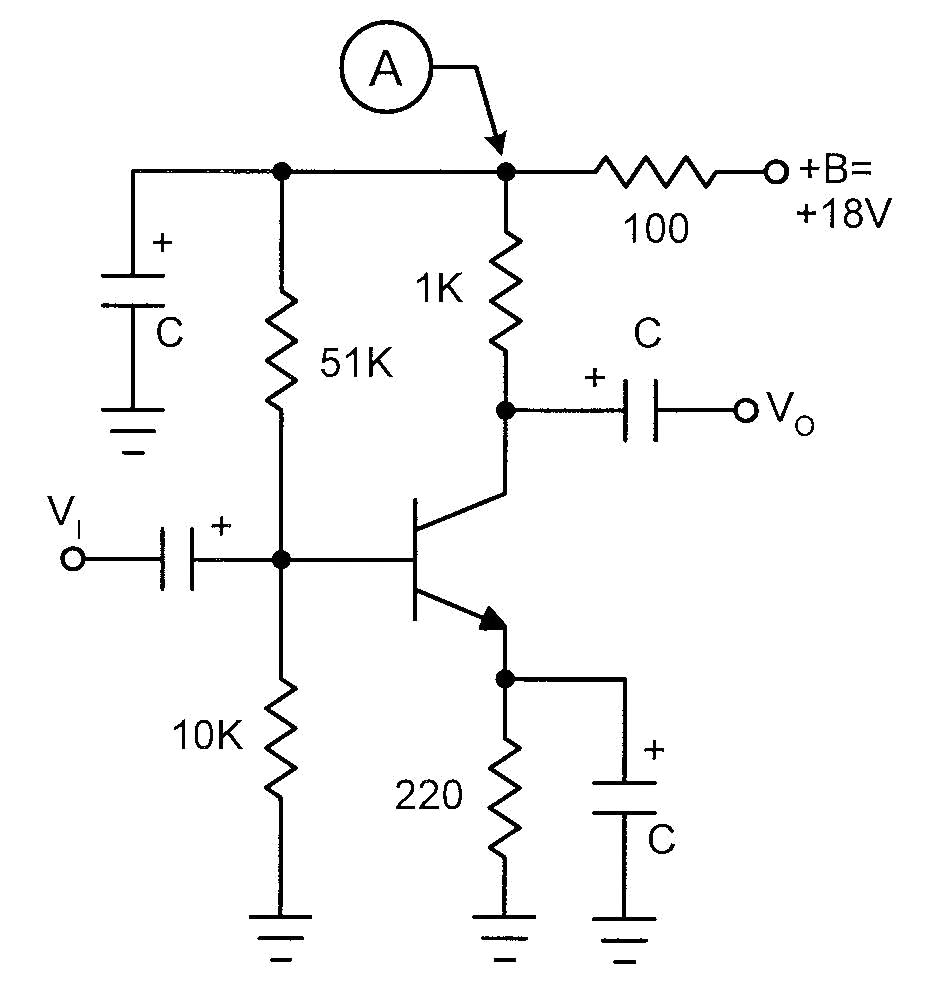

若使用直流電壓檔S=20KΩ/V 之三用電表測試下圖之電路時，會因為電表的內阻而影響電壓值較大的是下列哪種情況？
數位電子 · 甲級 · 儀表與檢修測試 · Q35
難易度分析
3 / 5
此題評定為中等難度。考核內容涵蓋測量儀表內阻計算與負載效應概念，需要結合電路節點阻抗來判斷測量誤差大小。
正確答案：②DC 3V 檔量測電晶體基極電壓
② DC 3V 檔量測電晶體基極電壓:DC 3V 檔的電表內阻僅為 3V × 20KΩ/V = 60KΩ，且電晶體基極本身為高阻抗節點，當低內阻電表並聯接入時會產生顯著的分流效應，導致量測電壓大幅下降，影響最為嚴重。
錯誤選項解析
- ① DC 30V 檔量測+B 電壓:DC 30V 檔的電表內阻為 30V × 20KΩ/V = 600KΩ，內阻較高，對電路的負載效應較小，因此對電壓值的影響相對較低。
- ③ DC 3V 檔量測電晶體射極電壓:DC 3V 檔量測射極電壓時，雖然電表內阻同樣為 60KΩ，但射極電路通常串接有射極電阻且阻抗較低，電表的負載效應相對基極而言較不顯著。
- ④ DC 30V 檔量測A 點電壓:DC 30V 檔的電表內阻為 600KΩ，高內阻對待測電路的干擾較小，即使 A 點阻抗較高，其電壓降影響仍遠低於使用低檔位量測高阻抗節點的情況。
Learning Tip
"此類題型的核心考點在於理解電表靈敏度（S=KΩ/V）與內阻計算的關係，以及負載效應對量測精度的影響。常考陷阱為忽略量測檔位越低、內阻越小、負載效應越大的原理；實務上量測高阻抗節點（如基極、FET 閘極）時，應優先選用高輸入阻抗的數位電表或示波器（通常 1MΩ 以上）以減少誤差。"
