Q79.

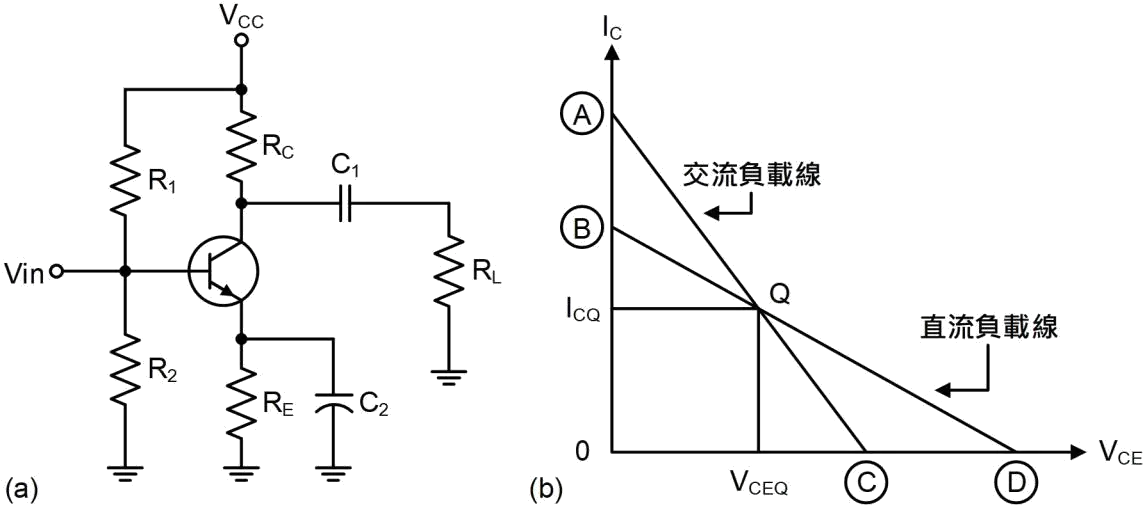

下圖的圖(a)為CE 電路，圖(b)為其交、直流負載線圖，下列敘述何者錯誤？
數位電子 · 甲級 · 電子學與電子電路 · Q79
難易度分析
3 / 5
此題需掌握CE放大器直流與交流載流線的截距定義，並能辨別哪項敘述與實際計算不符。選項設計相近且多為誤導性敘述，需細緻推敲以辨識正確概念。
正確答案：④D 點電壓為
④ D 點電壓為:D 點為直流負載線在 VCE 軸的截距，代表直流截止電壓。正確值應為 VCC（當 Ic=0 時，VCE = VCC - Ic·(RC+RE) = VCC），而非 VCC + ICQ·RC，因此此敘述錯誤。
:D 點為直流負載線在 VCE 軸的截距，代表直流截止電壓。正確值應為 VCC（當 Ic=0 時，VCE = VCC - Ic·(RC+RE) = VCC），而非 VCC + ICQ·RC，因此此敘述錯誤。錯誤選項解析
- ① A 點電流為
:A 點為交流負載線在 Ic 軸的截距，代表交流飽和電流。其值應為 ICQ + VCEQ / (RC // RL)，此公式正確描述了交流負載線的飽和點計算方式。 - ② B 點電流為
:B 點為直流負載線在 Ic 軸的截距，代表直流飽和電流。其值為 VCC / (RC + RE)，此為直流負載線方程式 Ic = (VCC - Ic·RE) / RC 在 VCE=0 時的解。 - ③ C 點電壓為
:C 點為交流負載線在 VCE 軸的截距，代表交流截止電壓。其值為 VCEQ + ICQ · RC，此為從 Q 點沿交流負載線延伸至 Ic=0 時的 VCE 值。
Learning Tip
"在 CE 放大電路的負載線分析中，直流負載線由直流等效電路決定（電容開路），其截距為 VCC 和 VCC/(RC+RE)；交流負載線由交流等效電路決定（電容短路、VCC 接地），其斜率更陡，截距為 VCEQ+ICQ·(RC//RL) 和 ICQ+VCEQ/(RC//RL)。常考陷阱為混淆直流與交流負載線的截距計算，需牢記直流負載線的 VCE 軸截距恆為 VCC。"
