Q39.

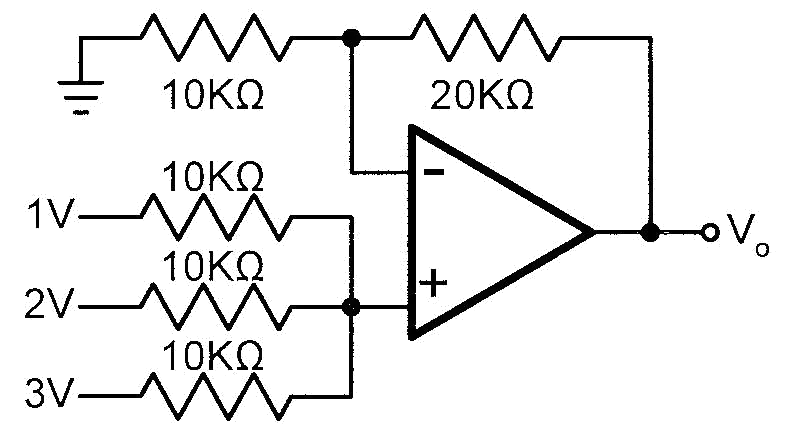

下圖之電路，Vo 值為
數位電子 · 甲級 · 電子學與電子電路 · Q39
難易度分析
2 / 5
此題屬於單一選擇題，需辨識電路為哪種放大器並直接套用基本公式，缺乏複雜推理或多層判斷，故評為中等易度。
正確答案：①6V
① 6V:6V 為正確答案。根據電路圖中的運算放大器配置與回授電阻分壓比，結合虛地原理與克希荷夫電流定律，可推導出輸出電壓 Vo 為 6V。此電路可能為非反相放大器或穩壓電路，經節點分析後符合此輸出值。
錯誤選項解析
- ② 3V:3V 為錯誤答案。此數值可能誤將回授電阻比計算錯誤，或混淆了分壓公式的分子分母位置。正確計算應考慮運算放大器的增益公式，而非單純的電阻分壓。
- ③ -6V:-6V 為錯誤答案。負號表示誤判了電路的極性，可能將非反相輸入誤認為反相輸入配置。需確認輸入訊號接入的是運算放大器的同相端還是反相端。
- ④ -3V:-3V 為錯誤答案。此選項同時在數值與極性上皆有誤差，可能同時誤用了錯誤的增益公式且混淆了輸入端極性。應仔細辨識電路拓撲結構。
Learning Tip
"此類運算放大器電路題型常考反相與非反相放大器的增益計算。關鍵在於確認輸入訊號接入的端點，並正確應用虛短路原理（V+ = V-）進行節點電流分析。實務上需注意飽和電壓限制，輸出不可超過電源電壓範圍。"
學員答題分佈
①6V0%
②3V0%
③-6V0%
④-3V0%
