Q96.

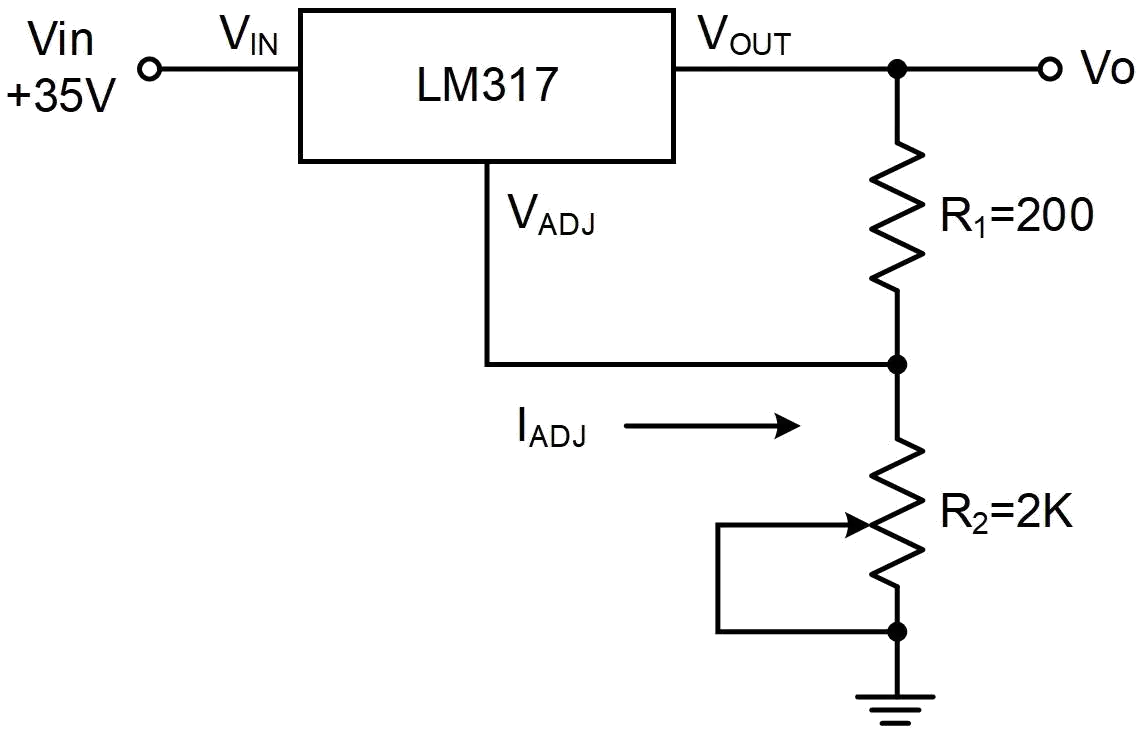

已知LM317 三端子電壓調整IC 的參考電壓VR EF 為+1.25V，IA D J=50μA。有關下列電路的敘述，何者正確？
數位電子 · 甲級 · 電子學與電子電路 · Q96
難易度分析
2 / 5
此題需要考生記憶 LM317 的基本規格與公式，並辨別細節差異，屬於基礎回憶型問題。
正確答案：②其最低的電壓輸出為1.25V
② 其最低的電壓輸出為1.25V:LM317 的最低輸出電壓等於其內部參考電壓 VREF = 1.25V，此時調整端電阻為零，輸出端與調整端之間維持固定壓降。
錯誤選項解析
- ① 其最大的電壓輸出為35V:LM317 的最大輸出電壓典型值約為 37V（非35V），其規格會因製造商與工作溫度範圍而略有差異。
- ③ LM 代表IC 為RCA 的產品:LM 字首代表 Linear Monolithic（線性單石），是 National Semiconductor 的命名慣例，而非 RCA 的產品標記。
- ④ 輸出電壓的公式為
:LM317 的正確輸出電壓公式為 Vout = 1.25 × (1 + R2/R1) + IADJ × R2，若圖中公式缺少 IADJ × R2 項或電阻比值配置錯誤即為不正確。
Learning Tip
"此類題型常考 LM317 可調電壓調節器 的核心特性：① VREF 固定為 1.25V 是最低輸出電壓的決定因素；② 輸出公式中 IADJ 項雖小（約50μA）但在精密設計時不可忽略；③ 注意 LM 字首的命名由來 與其他廠牌（如 MC、μA、CA）的區別，避免混淆。"
