Q137.

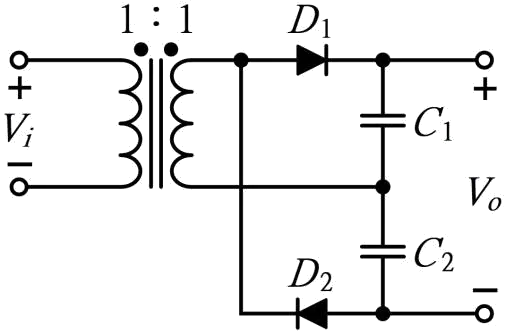

下圖之電路，V i(t)=V m sin wt，下列敘述何者正確？
數位電子 · 甲級 · 電子學與電子電路 · Q137
難易度分析
4 / 5
多選題結構使得需逐項檢核正確性；題目包含頻率、逆向偏壓與電路類型三項核心概念，且故意設置錯誤選項作為陷阱，增加辨析負擔，因而評定較高難度。
正確答案 (複選)：①, ②, ③
- ① Vo 漣波頻率與V i電壓頻率相同:半波整流電路中，輸出電壓 Vo 僅在輸入交流電壓的正半週導通，因此 Vo 的漣波頻率與 Vi 的電源頻率相同，此為半波整流的基本特性。
- ② 二極體D1 的最大逆向偏壓為2V m:在半波整流電路中，當二極體處於逆向偏壓時，最大逆向電壓 (PIV) 出現在輸入電壓負半週峰值，此時二極體兩端承受之逆向電壓為 2Vm（包含電容器充電電壓 Vm 與輸入負峰值 Vm 之疊加）。
- ③ 電容器C 1 上的電壓為Vm:濾波電容器 C1 在正半週充電至輸入電壓峰值 Vm，並於負半週維持此電壓供應負載，故電容器兩端之直流電壓約為 Vm。
錯誤選項解析
- ④ 電路為半波二倍倍壓電路:此電路為半波整流濾波電路，而非倍壓電路。半波二倍倍壓電路需使用兩個二極體與兩個電容器，輸出電壓可達 2Vm，本電路僅單一電容器濾波，輸出約為 Vm。
Learning Tip
"本題考半波整流電路與倍壓電路之辨識。常考陷阱：(1) 半波整流的漣波頻率等於電源頻率，全波整流則為電源頻率的兩倍；(2) 二極體的 PIV 額定在半波整流中為 Vm，在半波倍壓電路中則為 2Vm，務必區分電路拓樸；(3) 實務設計時，濾波電容值需考量負載電流與允許漣波電壓，電容不足將導致輸出直流不穩定。"
學員答題分佈
①Vo 漣波頻率與V i電壓頻率相同0%
②二極體D1 的最大逆向偏壓為2V m0%
③電容器C 1 上的電壓為Vm0%
④電路為半波二倍倍壓電路0%
