Q26.

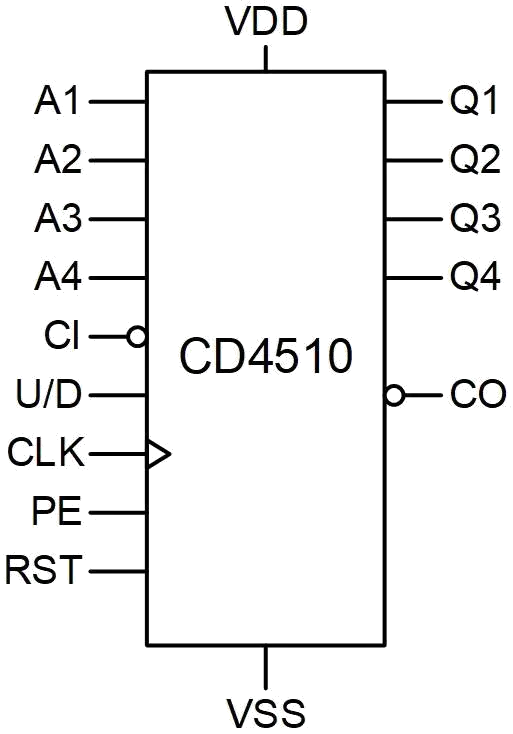

下圖之CD4510 BCD 計數器，下列敘述何者錯誤？
數位電子 · 甲級 · 數位系統設計 · Q26
難易度分析
2 / 5
題目要求辨識單一錯誤敘述，所需知識僅為標準資料手冊中的腳位功能說明，屬於常見的基礎題型，難度適中。
正確答案：②PE（preset enable）主要作用是將Q 輸出清除為零
② PE（preset enable）主要作用是將Q 輸出清除為零:PE（Preset Enable） 的功能是將平行輸入資料（P0~P3）載入至計數器輸出端 Q，而非清除為零；清除功能需依賴 MR（Master Reset） 腳位，此敘述錯誤。
錯誤選項解析
- ① U/D'是往上或往下計數的控制腳:U/D' 為 CD4510 的上下計數控制腳，高電位時執行遞增計數，低電位時執行遞減計數，此敘述正確。
- ③ CLK 是前緣動作:CD4510 的 CLK 時脈輸入為正緣觸發（rising edge），計數動作發生於時脈由低電位跳變至高電位的瞬間，此敘述正確。
- ④ CI 在低電位時才能計數:CI（Carry In） 為計數使能控制腳，必須為低電位時計數器才能正常計數；高電位時會凍結計數狀態，此敘述正確。
Learning Tip
"本題考點為 CD4510 BCD 可逆計數器的腳位功能。常見陷阱是混淆 PE（預設載入） 與 MR（主重置） 的作用：PE 用於載入平行輸入值，MR 才是將輸出清零。此外需注意 CI 與 CO（Carry Out） 用於多顆計數器串接擴充時的進位控制，實務設計時務必確認電位狀態。"
學員答題分佈
①U/D'是往上或往下計數的控制腳0%
②PE（preset enable）主要作用是將Q 輸出清除為零0%
③CLK 是前緣動作0%
④CI 在低電位時才能計數0%
