Q85.
下列邏輯電路，何者具有反閘功能？
數位電子 · 甲級 · 數位系統設計 · Q85
難易度分析
4 / 5
此題屬於需要精細區分多種電路實作方式並辨識細節陷阱的高難度題型。
正確答案 (複選)：①, ②, ③
- ①

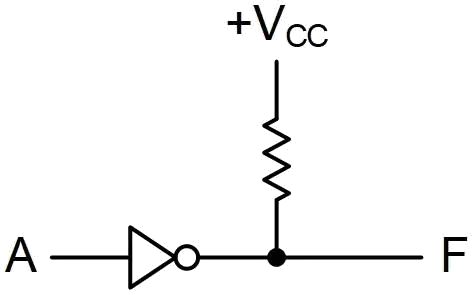

:此為標準的反閘（NOT gate）符號，輸入 A 經過反相器後輸出 F，當 A=0 時 F=1，A=1 時 F=0，實現邏輯反相功能。 - ②

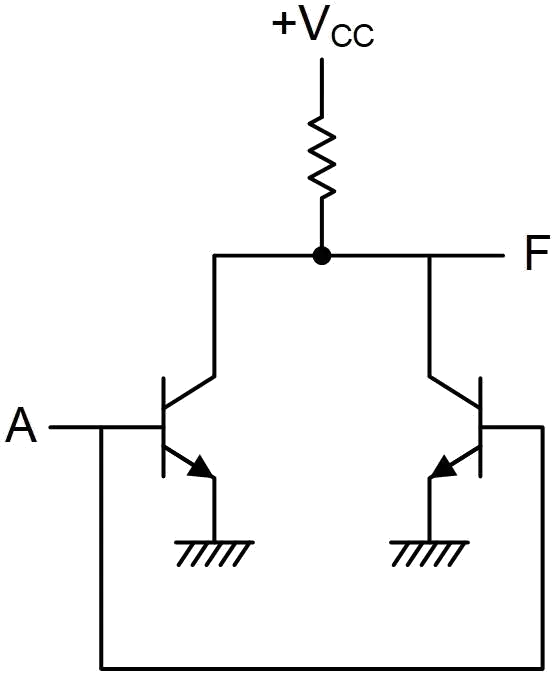

:此為BJT 反相器電路，輸入 A 為高電位時左側 NPN 導通將輸出 F 拉低，輸入 A 為低電位時左側 NPN 截止，輸出 F 經上拉電阻維持高電位，實現反相功能。 - ③

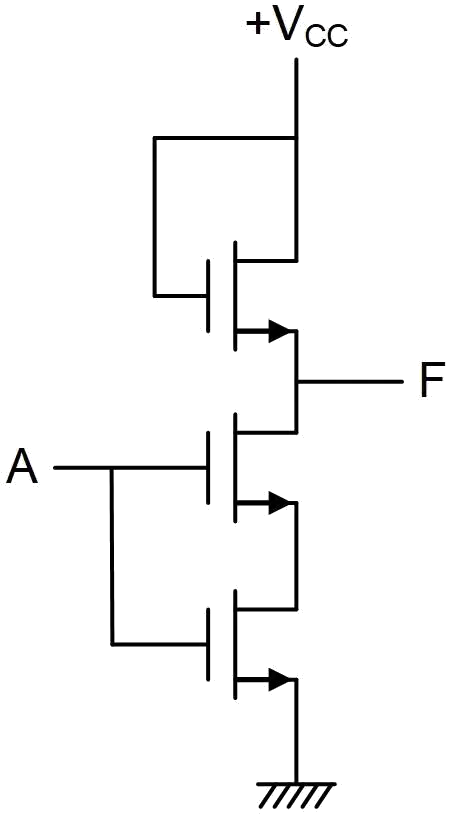

:此為NMOS 反相器電路，上方 NMOS 閘極接 Vcc 作為主動負載（always ON），下方兩顆 NMOS 串聯由輸入 A 控制，A=1 時下方導通輸出拉低，A=0 時下方截止輸出為高，實現反相功能。
錯誤選項解析
- ④

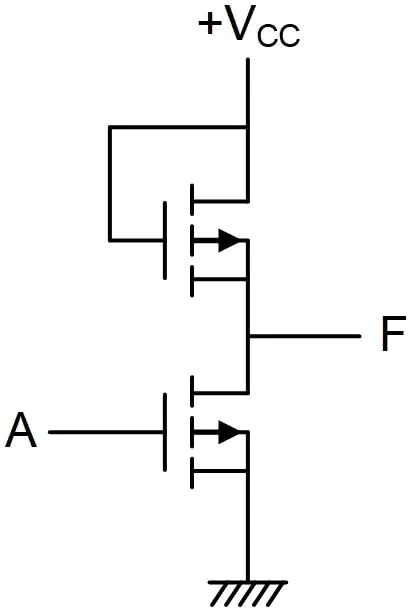

:此電路上方為 PMOS 且閘極接 Vcc，使得 Vgs=0 而永遠截止，無法作為負載元件；當輸入 A=0 時下方 NMOS 截止，輸出 F 處於浮接狀態，無法正確輸出高電位，故不具反閘功能。
Learning Tip
"反閘實現方式：除了標準邏輯符號外，BJT 共射極電路與MOSFET 主動負載電路均可實現反相功能。常考陷阱在於辨識 MOSFET 類型（NMOS/PMOS）及其閘極偏壓條件——PMOS 閘極接 Vcc 會導致永遠截止，無法作為有效負載；而 NMOS 閘極接 Vcc 則為永遠導通，可作為主動負載使用。"
