Q12.

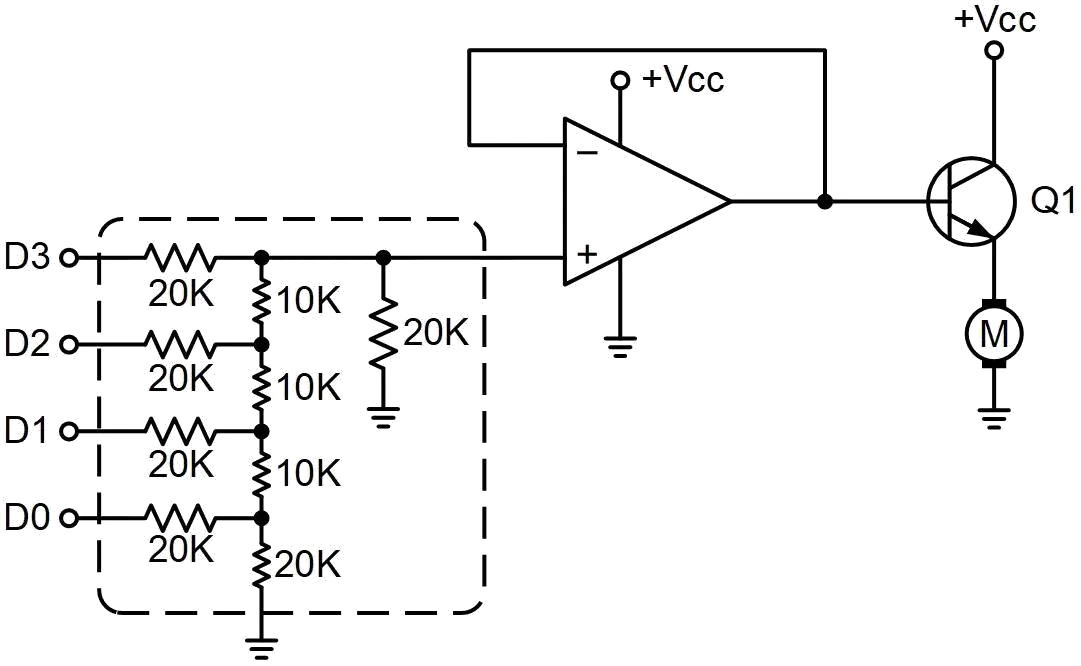

下圖為一數位轉類比的電路，下列說明何者正確？
數位電子 · 甲級 · 嵌入式系統 · Q12
難易度分析
3 / 5
題目要求受試者了解 R‑2R 梯形電阻架構以及 OPA 在 DAC 中的實際功能，並能排除將其誤解為單純電壓放大的常見錯誤。這種概念辨析屬於一般難度，符合平時考試中常見的中等題型。
正確答案：②採用由梯形電阻電路所構成的D-A 轉換電路
② 採用由梯形電阻電路所構成的D-A 轉換電路:此電路採用R-2R 梯形電阻網路構成 D-A 轉換電路，利用電阻分壓原理將數位訊號依權重轉換為對應的類比電壓輸出。
錯誤選項解析
- ① OPA 放大器的功用是使D-A 轉換後之類比訊號的電壓放大:OPA 運算放大器在此電路中的主要功用是作為緩衝器或電流-電壓轉換器，將梯形電阻網路輸出的電流轉換為電壓，而非單純為了放大電壓。
- ③ OPA 放大器為一電流隨耦器電路:OPA 放大器在此並非電流隨耦器，而是作為電流對電壓轉換的運算電路，將梯形網路的加總電流轉換為可用的類比電壓訊號。
- ④ OPA 放大器可承受低輸入阻抗，轉換高輸出阻抗:OPA 放大器的特性是高輸入阻抗與低輸出阻抗，此選項描述完全相反；高輸入阻抗可避免負載效應影響梯形電阻網路的分壓比。
Learning Tip
"此類題型常考 R-2R 梯形電阻 D-A 轉換器的架構與 OPA 電流-電壓轉換功能。容易混淆之處在於誤認 OPA 僅用於電壓放大，實際上在 DAC 電路中 OPA 主要擔任電流轉電壓及阻抗匹配的角色。實務上需注意梯形電阻的精度匹配會直接影響轉換線性度。"
學員答題分佈
①OPA 放大器的功用是使D-A 轉換後之類比訊號的電壓放大0%
②採用由梯形電阻電路所構成的D-A 轉換電路0%
③OPA 放大器為一電流隨耦器電路0%
④OPA 放大器可承受低輸入阻抗，轉換高輸出阻抗0%
