Q36.
有關錐度的符號表示方法，下列何者正確？
工業用管配管 · 甲級 · 工程圖說 · Q36
難易度分析
2 / 5
本題結構聚焦於專業製圖符號的標準化圖形辨識。選項設計主要利用形狀與指向的視覺差異進行區分，未設置複雜邏輯推演或數據運算要求。考生只需熟悉國家製圖標準中的固定符號畫法，即可憑藉基礎記憶與圖形比對直接作答，屬於製圖基礎知識的直接考查層級。
正確答案：④

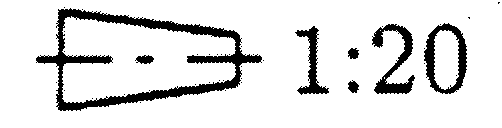

④ :此為正確的錐度符號表示法：以三角形尖端指向直徑縮小方向（向右），搭配中心線與比率 1:20，完全符合 CNS 工程圖說規範。
:此為正確的錐度符號表示法：以三角形尖端指向直徑縮小方向（向右），搭配中心線與比率 1:20，完全符合 CNS 工程圖說規範。錯誤選項解析
- ①

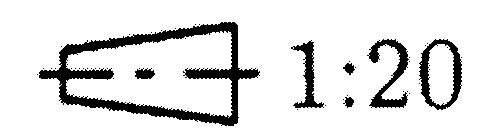

:此符號使用梯形而非標準的三角形錐度符號，且寬端朝左、窄端朝右的方向表示方式不符合 CNS 工程圖說 中錐度符號的規範画法。 - ②

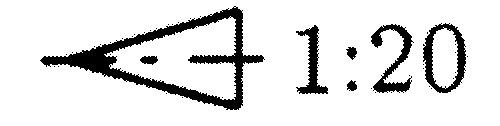

:此符號同樣使用梯形表示，窄端朝左、寬端朝右，並非標準的錐度符號。工程圖說中錐度應以三角形搭配中心線來標示。 - ③

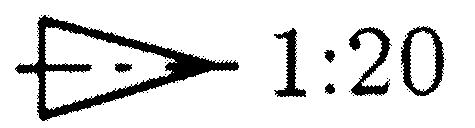

:此符號雖為三角形，但尖端朝左表示錐度遞減方向向左，與標準表示法相反。錐度符號的尖端應指向直徑縮小的方向。
Learning Tip
"錐度符號的考點在於辨識三角形的指向與比率標示方式。常考陷阱是混淆錐度（taper）與斜度（slope）的符號——錐度符號為三角形且尖端指向直徑縮小方向，而斜度符號則為單邊傾斜的表示法。另外需注意比率寫法為「1:n」，n 值越大表示錐度越緩。"
