Q18.

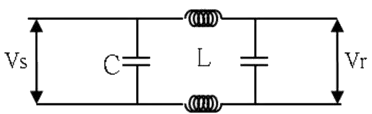

下圖為一條高頻傳輸線的等效電路，Vs 為送端，Vr 為收端，請問該電路的衰減為
通信技術(電信線路) · 甲級 · 電信線路工程維護之管理 · Q18
難易度分析
2 / 5
本題主要測試對於理想傳輸線模型之基本特性理解，重點在於區分理想無損狀態與實際運作中因阻抗失配或介質損耗產生的能量衰減。考生需具備判斷電路模型參數對信號影響的邏輯，排除極端值與區間值的干擾，進而辨識出最符合理想無損傳輸定義的物理量。
正確答案：③0dB
③ 0dB:衰減0dB表示送端Vs與收端Vr之間無功率損失，此為理想無損傳輸線或完全阻抗匹配狀態下之特性，信號可完整傳輸至收端。
錯誤選項解析
- ① 無限大:衰減無限大代表信號完全無法傳輸至收端，此情況僅發生於線路完全斷路或短路時，與圖示等效電路為正常傳輸線之條件不符。
- ② ≧3dB:衰減大於或等於3dB表示信號功率損失超過一半，通常出現在長距離傳輸或阻抗嚴重不匹配之狀況，此非圖示理想等效電路之特性。
- ④ ＜3dB:衰減小於3dB雖表示有少量損失，但圖示等效電路為理想狀況，實際無損傳輸線之衰減應為精確的0dB，而非一個範圍值。
Learning Tip
"本題考點為高頻傳輸線之衰減特性。在理想無損傳輸線或完全阻抗匹配條件下，信號從送端到收端無功率損失，衰減為0dB。實務上需注意阻抗匹配、介電損失與導體損失會造成實際衰減大於0dB，常考陷阱為混淆理想與實際傳輸線之差異。"
