Q57.

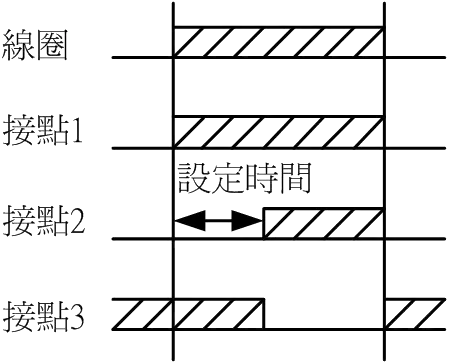

如下圖所示之定時器（Timer）動作時序圖中，其接點為下列哪些型式？
工業配線 · 乙級 · 識圖與繪圖 · Q57
難易度分析
3 / 5
需透過分析時序圖來區分不同接點的動作時間與狀態變化，且由於採取複選題形式，要求對所有選項的接點特性進行完整判定，增加了對邏輯分析的精確度要求。
正確答案 (複選)：①, ③, ④
- ① 接點1 為瞬時a 接點:瞬時a接點於計時器線圈激磁瞬間立即閉合，不經過延遲時間，其動作時序圖顯示與線圈通電同步導通，符合ON-delay計時器之瞬時接點特性。
- ③ 接點2 為延時a 接點:延時a接點於計時器線圈激磁後，需經過預設延遲時間（T）才閉合，時序圖中接點2之動作符合ON-delay計時器之延時a接點標準特性。
- ④ 接點3 為延時b 接點:延時b接點於計時器線圈激磁後，需經過預設延遲時間才斷開，時序圖中接點3之動作符合ON-delay計時器之延時b接點標準特性。
錯誤選項解析
- ② 接點1 為瞬時b 接點:接點1實為瞬時a接點（常開接點），而非瞬時b接點；瞬時b接點應於線圈激磁瞬間立即斷開，與時序圖中接點1之閉合行為不符。
Learning Tip
"ON-delay計時器之接點分為瞬時接點（線圈通電立即動作）與延時接點（經設定時間後動作）兩類，解題關鍵在於比對接點狀態變化與線圈通電時刻之時間差。a接點為常開、b接點為常閉，切勿混淆兩者於時序圖中之初始狀態與動作方向。"
學員答題分佈
①接點1 為瞬時a 接點0%
②接點1 為瞬時b 接點0%
③接點2 為延時a 接點0%
④接點3 為延時b 接點0%
