Q78.

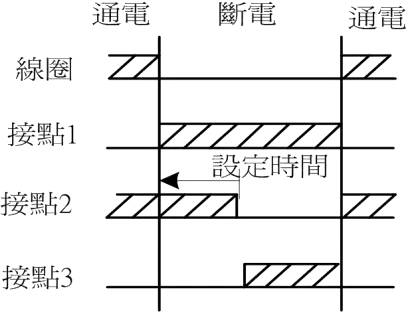

如下圖所示之定時器（Timer）動作時序圖中，其接點為下列哪些型式？
工業配線 · 乙級 · 識圖與繪圖 · Q78
難易度分析
3 / 5
本題要求分析時序圖中多個接點的動作特性，且採複選題形式，需全面判別瞬時與延時接點的狀態，對考生的綜合分析能力有一定要求。
正確答案 (複選)：②, ③, ④
- ② 接點1 為瞬時b 接點:瞬時b接點（NC接點）在線圈未激磁時保持閉合，當線圈通電時會立即斷開，符合時序圖中接點1於通電瞬間即斷開之動作特性。
- ③ 接點2 為延時a 接點:延時a接點（Delayed NO接點）在線圈激磁後需經過設定時間才會閉合，符合時序圖中接點2於通電後延遲一段時間才動作之特性，此為通電延遲型定時器之標準行為。
- ④ 接點3 為延時b 接點:延時b接點（Delayed NC接點）在線圈激磁後需經過設定時間才會斷開，符合時序圖中接點3於通電後延遲一段時間才斷開之動作特性。
錯誤選項解析
- ① 接點1 為瞬時a 接點:瞬時a接點（NO接點）在線圈激磁時會立即閉合，但時序圖中接點1於線圈通電瞬間並未立即動作，故非瞬時a接點。
Learning Tip
"本題考定時器接點時序辨識，關鍵在於區分瞬時接點（線圈通電立即動作）與延時接點（需經設定時間才動作）。a接點為常開（NO），b接點為常閉（NC）。常見陷阱為混淆延時a與延時b的動作方向：延時a為「延遲後閉合」，延時b為「延遲後斷開」。實務上需熟記通電延遲型（On-Delay Timer）與斷電延遲型（Off-Delay Timer）的時序圖差異。"
學員答題分佈
①接點1 為瞬時a 接點0%
②接點1 為瞬時b 接點0%
③接點2 為延時a 接點0%
④接點3 為延時b 接點0%
