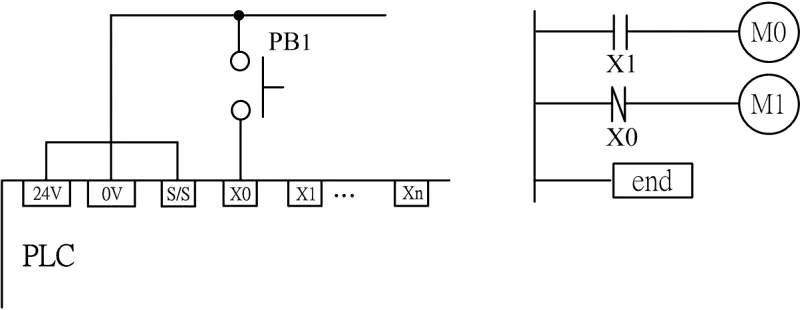

如下圖所示在PLC 運轉中（RUN），PLC 之輸入接點X1 為空腳沒有輸入，當操作PB1 時，下列何者正確？

錯誤選項解析

• ① 不論PB1 押下或放開，M1的狀態皆OFF:M1 的狀態並非始終為 OFF。當 X1 為空腳 時，其狀態取決於 PB1 的操作與 梯形圖邏輯，若 PB1 押下形成通路，M1 可能因 激磁條件滿足 而轉為 ON。
• ② 不論PB1 押下或放開，M0 的狀態皆ON:M0 的狀態並非始終為 ON。由於 X1 為空腳無輸入，在 PB1 押下前 M0 因無激磁信號而為 OFF，押下後仍需視 PLC 掃描週期 與 接點邏輯 決定狀態。
• ④ 在PB1押下前，M0 的狀態為OFF，在PB1 押下後，M0 的狀態為ON:此選項錯誤認為 PB1 押下後 M0 會轉為 ON。實際上 X1 為空腳 表示該接點未連接外部電路，即使操作 PB1 也無法產生有效 輸入信號，M0 不會激磁。
