Q32.

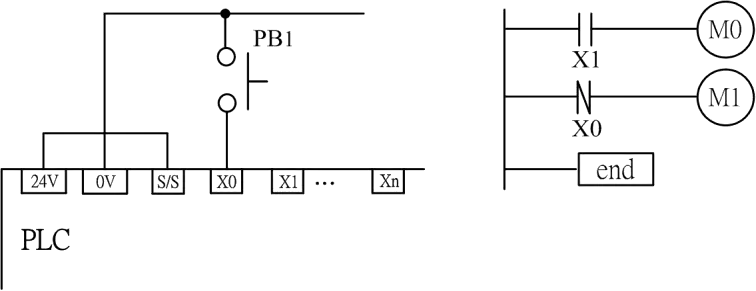

如下圖所示，在PLC 運轉中（RUN），當操作PB1 時，下列何者正確？
工業配線 · 乙級 · 可程式控制器（PLC）之應用 · Q32
難易度分析
2 / 5
本題僅需判讀單一接點符號及其對應的輸出狀態，屬於 PLC 基礎邏輯的直接應用。
正確答案：④在PB1 押下前，M1 的狀態為ON，在PB1押下後，M1 的狀態為OFF
④ 在PB1 押下前，M1 的狀態為ON，在PB1押下後，M1 的狀態為OFF:正確。梯形圖中 PB1 以常閉接點（NC）串接於 M1 線圈迴路，未押下時接點導通使 M1 激磁為 ON；押下後接點斷開使 M1 消磁為 OFF，符合反相控制的 PLC 程式設計原理。
錯誤選項解析
- ① 不論PB1 押下或放開，M1 的狀態皆OFF:此描述不符合PLC梯形圖的實際運作邏輯。當按壓開關（PB）與輔助電驛（M）構成迴路時，M1 的狀態會隨 PB 的操作而改變，並非固定維持 OFF。
- ② 不論PB1 押下或放開，M1 的狀態皆ON:此描述錯誤地認為 M1 狀態恆定為 ON。在 PLC 掃描週期中，輸入接點狀態會直接影響輸出線圈的激磁狀態，M1 不可能不受 PB 操作影響而保持固定 ON。
- ③ 在PB1 押下前，M1 的狀態為OFF，在PB1 押下後，M1 的狀態為ON:此描述對應的是常開接點（NO, Normally Open）的動作特性，即押下後導通使 M1 激磁。但本題梯形圖採用的是常閉接點（NC, Normally Closed），故不適用此邏輯。
Learning Tip
"本題核心考點為常開接點（NO）與常閉接點（NC）的動作差異。實務上常考陷阱在於：未押下時 NC 接點為導通狀態（ON），押下後反而斷開（OFF），與 NO 接點邏輯相反。在 PLC 梯形圖判讀時，務必確認接點符號的初始狀態，並結合PLC 掃描週期概念理解輸入→輸出的即時變化關係。"
學員答題分佈
①不論PB1 押下或放開，M1 的狀態皆OFF0%
②不論PB1 押下或放開，M1 的狀態皆ON0%
③在PB1 押下前，M1 的狀態為OFF，在PB1 押下後，M1 的狀態為ON0%
④在PB1 押下前，M1 的狀態為ON，在PB1押下後，M1 的狀態為OFF0%
