Q115.

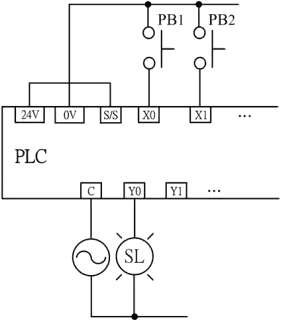

如下圖所示為PLC 的輸入/輸出點與外部元件的接線圖，輸入部分：X0接PB1 按鈕開關a 接點，X1 接PB2 按鈕開關a 接點，輸出部分：Y0接指示燈SL。當押下PB1 時，X0 ON，且指示燈SL 亮，下列選項中哪些符合上述要求
工業配線 · 乙級 · 可程式控制器（PLC）之應用 · Q115
難易度分析
3 / 5
本題採複選形式，要求考生在多個接線圖中精確辨識電路邏輯與端點對應關係，必須完整判定所有選項的正誤，結構難度較單選題高。
正確答案 (複選)：①, ④
- ①
:此接線圖正確呈現 PLC 輸入/輸出配線 的標準接法：X0 端鈕 串接 PB1 按鈕的 a 接點（常開接點），X1 端鈕 串接 PB2 按鈕的 a 接點，Y0 輸出端鈕 驅動 指示燈 SL，符合題意所述之動作邏輯。 - ④
:此接線圖同樣正確呈現 PLC I/O 配線規範：輸入側 以 a 接點按鈕開關分別接入 X0、X1，輸出側 由 Y0 驅動指示燈 SL 形成完整迴路，且 共用端（COM） 的接線方式符合 PLC 外部配線標準。
錯誤選項解析
- ②
:此接線圖的錯誤在於 輸入端鈕與按鈕接點的對應關係 不正確，可能將 X0 或 X1 誤接至 b 接點（常閉接點） 或端鈕配置顛倒，導致押下 PB1 時 X0 無法正常 ON，指示燈 SL 亦無法點亮。 - ③
:此接線圖的錯誤在於 輸出迴路配線 有誤，可能將指示燈 SL 接錯至 Y1 或其他輸出端鈕，或輸出側的 電源極性/迴路路徑 配置不正確，無法實現「押下 PB1 → Y0 輸出 → SL 亮」的動作要求。
Learning Tip
"此類題型常考 PLC 外部配線的端鈕對應關係 與 a/b 接點的辨識。易混淆點在於：(1) a 接點（常開） 與 b 接點（常閉） 的符號與動作差異；(2) 輸入 COM 端 與 輸出 COM 端 的電源極性配置（NPN/PNP 型）。實務操作時務必確認 PLC 廠牌的 I/O 接線圖 與 負載電壓等級，避免配線錯誤導致元件損壞。"
