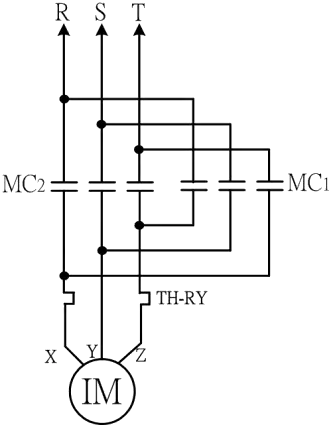

如下圖所示為三相感應電動機正逆轉控制之主電路圖，下列哪些正確？
工業配線 · 乙級 · 檢查及故障排除檢修 · Q103
難易度分析
4 / 5
本題為複選題，要求能準確判讀電路圖以分析相序變更之結果，並需分辨輸入端與輸出端相序之差異，對知識的精準度要求較高。
正確答案 (複選)：①, ④
- ① MC1 及MC2 應具有互鎖機制:MC1 與 MC2 互鎖機制為三相感應電動機正逆轉控制的基本安全要求，可防止兩接觸器同時動作造成電源短路。互鎖可透過電氣互鎖（輔助接點串入對方線圈迴路）或機械互鎖實現。
- ④ MC1 動作時電動機端所接受的電源為逆相序:MC1 動作時，主電路中透過接觸器主接點將三相電源中的兩相對調（如 R 相與 T 相對調），使電動機端接收到逆相序電源，依據三相感應電動機原理，相序改變即導致旋轉磁場方向反轉，電動機因而逆轉。
錯誤選項解析
- ② MC1 動作時電動機正轉:由主電路圖可知，MC1 動作時將其中兩相電源線對調後送至電動機端，使電動機接受逆相序電源而產生逆轉，故正轉應由 MC2 動作時達成。此選項將正逆轉對應關係弄反。
- ③ 該線路電源輸入端為逆相序:電源輸入端的相序為系統供電之原始相序（通常為正相序 R-S-T），並不會因控制線路設計而改變。相序的切換發生於接觸器輸出端至電動機端之間，而非輸入端。
Learning Tip
"本題核心考點為三相感應電動機正逆轉原理與接觸器互鎖保護。常考陷阱在於混淆「電源輸入端相序」與「電動機端接受相序」——輸入端相序固定不變，正逆轉切換是透過接觸器在主電路中對調任意兩相來達成電動機端的相序改變。實務上務必確認電氣互鎖與機械互鎖雙重保護，並注意無電壓釋放與過載保護等安全機制是否完備。"
