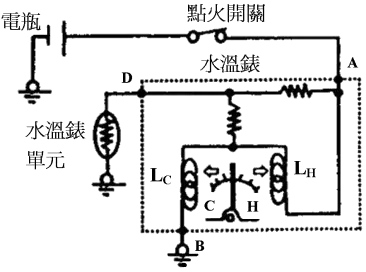

如圖所示，下列敘述何者錯誤？
汽車修護 · 乙級 · 汽車電系（含空調） · Q154
難易度分析
4 / 5
此題需結合交叉線圈儀表的故障診斷原理與電阻/搭鐵檢測方法，且為多選題，必須一次判別多個敘述的正誤，認知負荷較大，故屬於較高難度。
正確答案 (複選)：①, ③, ④
- ① 當水溫錶單元短路時，水溫錶的指針會指在C 的位置:此敘述錯誤。當水溫錶感溫電阻短路時，迴路電阻趨近於零，電流會達到最大值，指針應偏向H（高溫）側而非 C（低溫）位置。交叉線圈式水溫錶的指針偏轉方向取決於兩線圈的磁場平衡，感溫電阻短路會使其中一線圈電流過大，導致指針指向高溫端。
- ③ 當D 端子與水溫錶單元之間線路斷路時，水溫錶的指針會指在H 的位置:此敘述錯誤。當D 端子與感溫電阻間線路斷路時，該迴路無電流通過，線圈磁場失衡方向會使指針偏向C（低溫）側而非 H 位置。斷路時電流趨近於零，與短路時的效應恰好相反。
- ④ 可藉由量測A 端子或D 端子與B 端子之間的電阻，以判斷與B 端子之間的線圈Lc 搭鐵迴路是否斷路:此敘述錯誤。判斷線圈 Lc 搭鐵迴路是否斷路，應直接量測該線圈兩端對搭鐵的導通性（電阻值），而非量測 A 或 D 端子與 B 端子間的電阻。A、D 端子通常連接感溫電阻迴路，與 Lc 線圈的搭鐵檢測無直接關聯，此量測方式無法準確判斷搭鐵斷路故障。
錯誤選項解析
- ② 當線圈Lc 的搭鐵線路斷路時，水溫錶的指針會指在H 的位置:此敘述正確。當線圈 Lc 搭鐵斷路時，該線圈無法產生磁場，僅剩另一線圈 Ld 作用，磁場失衡會使指針偏向H（高溫）位置。這是交叉線圈式儀表的典型故障特徵。
Learning Tip
"本題核心考點為交叉線圈式水溫錶的故障診斷。常見陷阱在於混淆短路與斷路對指針位置的影響：感溫電阻短路→電流增大→指針偏 H；感溫電阻斷路→電流為零→指針偏 C。實務檢修時，應先確認儀表類型（交叉線圈式或雙金屬式），再依電路圖使用三用電表量測各端子電阻與搭鐵導通性，避免誤判。"
學員答題分佈
①當水溫錶單元短路時，水溫錶的指針會指在C 的位置0%
②當線圈Lc 的搭鐵線路斷路時，水溫錶的指針會指在H 的位置0%
③當D 端子與水溫錶單元之間線路斷路時，水溫錶的指針會指在H 的位置0%
④可藉由量測A 端子或D 端子與B 端子之間的電阻，以判斷與B 端子之間的線圈Lc 搭鐵迴路是否斷路0%
