Q186.

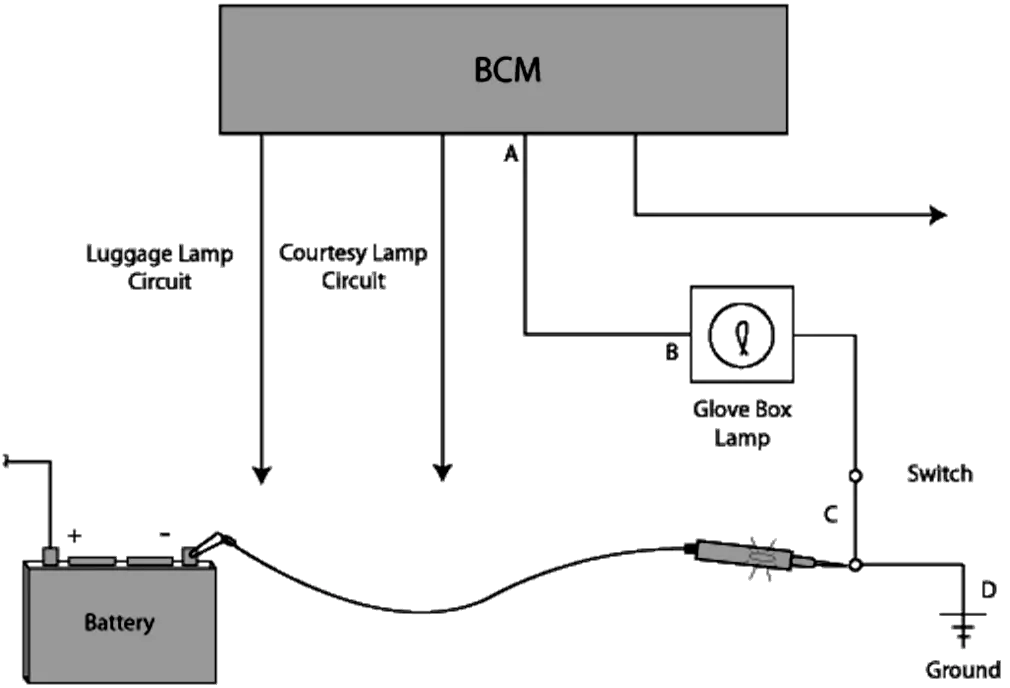

如圖所示為手套箱電路圖，打開手套箱時手套箱中的燈不亮，在手套箱打開時將開關閉合，使用測試燈接到C 點後亮起，下列何者不可能引起此現象
汽車修護 · 乙級 · 汽車電系（含空調） · Q186
難易度分析
4 / 5
本題需在燈泡不亮且測試燈於C點仍能亮的前提下，辨別哪些故障不會造成此現象，涉及開關、搭鐵、接點阻抗與短路的細部差異，且為多選題，需同時判斷多個選項的正確性，屬於較高認知難度。
正確答案 (複選)：①, ③, ④
- ① 燈泡燈絲燒毀:燈泡燈絲燒毀時，電流無法流經燈泡形成迴路，但測試燈接於C點時可經由開關直接搭鐵形成獨立迴路而亮起，此故障與測試燈能亮之現象不矛盾，故為不可能引起此現象之選項。
- ③ 電路中接點B 有高阻抗:接點B有高阻抗會導致流經燈泡之電流不足而無法點亮，但測試燈接於C點時因阻抗路徑不同仍可亮起，此狀況與測試燈亮起之現象不衝突，故為不可能引起此現象之選項。
- ④ 電路中D 點對搭鐵有短路:D點對搭鐵短路表示D點已直接搭鐵，此時測試燈接於C點應無法形成電位差而不會亮起，與題意矛盾，故此為不可能引起此現象之選項。
錯誤選項解析
- ② 在開關與搭鐵之間有斷路:若開關與搭鐵之間有斷路，則C點無法形成搭鐵迴路，測試燈接於C點時應無法亮起，與題意「測試燈亮起」之現象矛盾，故此為可能引起手套箱燈不亮之真正原因。
Learning Tip
"本題關鍵在於理解測試燈亮起代表C點有電位差且能形成搭鐵迴路。常考陷阱：需區分「燈泡不亮」與「測試燈能亮」兩者之電路狀態差異。實務檢修時，應先確認BCM供電是否正常，再依電流流向逐點量測電壓，注意高阻抗接點會造成電壓降而影響負載作動，但測試燈因內阻較低可能仍會微亮，需以三用電表精確量測。"
學員答題分佈
①燈泡燈絲燒毀0%
②在開關與搭鐵之間有斷路0%
③電路中接點B 有高阻抗0%
④電路中D 點對搭鐵有短路0%
