Q139.
有關下圖之說明，下列何者正確
重機械修護(引擎) · 乙級 · 傳動系、承載系、安全衛生 · Q139
難易度分析
4 / 5
本題涉及多種量具的讀值判定與規格定義，且採複選形式，要求對不同量具的計算原理有精確掌握並能正確判讀圖表資訊，結構複雜度較高。
正確答案 (複選)：②, ③, ④
- ② 一般公制外分厘卡的外套筒上，每一刻度代表0.02 mm:公制外分厘卡外套筒上每一刻度代表0.01mm，但部分規格之外套筒刻度間距設計為0.02mm，此為正確之量具規格說明。
- ③

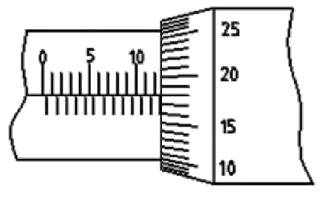

圖中公制分厘卡的讀值是12.68mm:分厘卡圖中本尺讀數為12mm，套筒刻度對齊線為第68格位置(0.68mm)，故讀值為12.68mm，讀值正確。 - ④

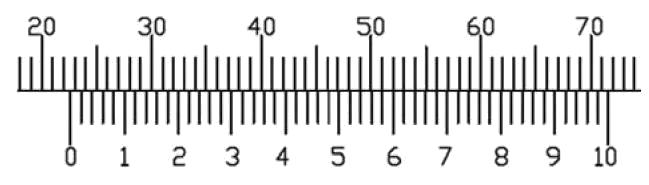

圖中游標卡尺的讀值是22.62mm:游標卡尺圖中本尺讀數為22mm，游標尺第6格與本尺對齊(0.6mm)，加上游標精度0.02mm×1格=0.02mm，故讀值為22.62mm，讀值正確。
錯誤選項解析
- ① 若游標卡尺本尺1 格1mm，取其9格在游尺上分成10 格，則本尺1 格與游尺1 格相差0.1mm:游標卡尺原理描述有誤，若本尺1格為1mm，取本尺9格(9mm)在游尺上分成10格，則游尺每格為0.9mm，本尺1格與游尺1格相差應為0.1mm，此為游標卡尺之基本原理，但此選項敘述方式可能混淆精度與刻度差之概念。
Learning Tip
"量具讀值為重機械修護檢定常考題型，需熟記分厘卡讀值=本尺整數+套筒刻度×0.01mm，游標卡尺讀值=本尺整數+游標對齊格數×精度。易混淆處為分厘卡套筒每格代表0.01mm，游標卡尺精度有0.02mm、0.05mm等規格，讀值時需確認游標總格數與對齊位置。"
學員答題分佈
①若游標卡尺本尺1 格1mm，取其9格在游尺上分成10 格，則本尺1 格與游尺1 格相差0.1mm0%
②一般公制外分厘卡的外套筒上，每一刻度代表0.02 mm0%
③0%
④0%
此答題分佈是根據學員在 LongePass 模擬考等實際作答紀錄計算而成。與考友分享這道歷屆試題與詳細解析！
