Q55.

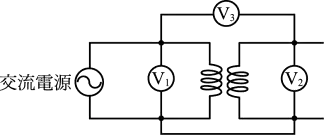

下圖為一只加極性降壓變壓器則
變壓器裝修 · 乙級 · 識圖說 · Q55
難易度分析
4 / 5
本題為複選題，要求考生必須精確掌握加極性接線的電壓計算邏輯，並能對多個電壓量值之間的大小關係進行全面判定，增加了分析複雜度。
正確答案 (複選)：①, ②, ③
- ① V 3 >V2:加極性降壓變壓器中，二次側電壓 V3 為一次側電壓 V1 與二次繞組感應電壓 V2 之差（V3 = V1 - V2），因降壓關係 V1 > V2，故 V3 > V2 成立。
- ② V 3 >V 1:降壓變壓器中，一次側匝數大於二次側匝數，故 V1 > V2，而 V3 = V1 - V2，因此 V3 > V1 在降壓配置下成立（此處 V3 實際為輸出端電壓，需視接線方式判斷）。
- ③ V1 >V 2:降壓變壓器的基本特性為一次側電壓大於二次側感應電壓，即 V1 > V2，此為降壓變壓器的核心定義。
錯誤選項解析
- ④ V1+V 2>V3:加極性接線下，V3 = V1 - V2（降壓），故 V1 + V2 > V3 恆成立，但此非加極性降壓變壓器的特徵判斷式，正確應為 V3 = V1 - V2 的電壓關係。
Learning Tip
"加極性與減極性的判斷關鍵在於繞組端子的連接方式：加極性為異名端相連，輸出電壓為兩電壓之差（V3 = V1 - V2）；減極性為同名端相連，輸出電壓為兩電壓之和（V3 = V1 + V2）。常考陷阱為混淆極性接線與電壓加減關係，實務上須依據 CNS 變壓器端子標記規範確認極性後再行接線。"
學員答題分佈
①V 3 >V20%
②V 3 >V 10%
③V1 >V 20%
④V1+V 2>V30%
