Q56.

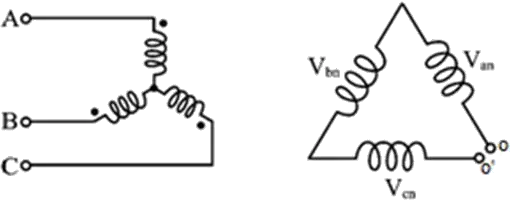

如下圖，三具相同單相變壓器，變壓比a=2，一次側連接於平衡3φ380V電源，則二次側電壓Voo’可能為
變壓器裝修 · 乙級 · 識圖說 · Q56
難易度分析
4 / 5
本題要求結合三相接線原理、變壓比計算及極性向量分析。由於涉及複數正確答案，且需精確區分正常接線與極性反接時的電位差異，具有較高的推論複雜度與陷阱設計。
正確答案 (複選)：①, ④
- ① 0V:當二次側Δ接線閉路時，o與o'為同一節點，電位差為0V。此為正常閉合三角接線的狀態。
- ④ 220V:一次側B相極性反接（圓點在下），導致二次側三相電壓向量和不為零。Δ接線開口處產生循環電壓，經向量計算|Voo'| = |110∠0° + 110∠-60° + 110∠-120°| = 220V。
錯誤選項解析
- ② 110V:110V為單具變壓器二次側相電壓（220V÷變壓比2），但Voo'測量的是Δ接線開口電壓或節點間電位差，非單一繞組電壓。正確應為0V或220V。
- ③ 190V:190V為假設一次側Δ接線時的二次電壓（380V÷2），但圖中一次側為Y接線，相電壓為220V而非380V。此為接線方式混淆的錯誤。
Learning Tip
"Y接線相電壓 = 線電壓/√3 = 380/√3 = 220V，經變壓比a=2得二次側110V。本題關鍵在於B相極性反接造成Δ接線向量和不為零：閉路時o-o'同點為0V，開路時循環電壓為220V。常考陷阱為混淆Y/Δ接線的電壓關係，以及忽略極性標記（圓點）對向量合成的影響。實務上Δ接線若極性接錯會產生大循環電流，可能燒毀變壓器。"
學員答題分佈
①0V0%
②110V0%
③190V0%
④220V0%
