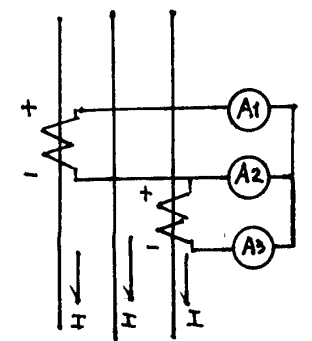

如下圖以三個電流計、二個比流器測量三相平衡負載電流之接線方式，則各電流計之讀值為

② A1=I，A 2=I，A 3=I:此為正確答案。在三相平衡負載使用兩個比流器的 兩瓦特計法 接線中，A1 與 A3 電流計 直接串入相線，讀值為線電流 I；而 A2 電流計 接於兩個比流器二次側的公共線，其讀值為兩相電流的向量差，即 √3I。此為 三相三線制 電流測量的標準接線原理。

錯誤選項解析

• ① A1=I，A 2=I，A 3=I:此選項表示 A1 電流計讀值為 √3I，但在使用兩個 比流器（CT） 測量三相平衡負載時，未經過比流器的相線電流計讀值應為線電流 I，而非 √3 倍線電流。√3 倍關係 出現在線電流與相電流之間，而非此測量接線方式。
• ③ A1=I，A 2=I，A 3=I:此選項表示 A3 電流計讀值為 √3I，但 A3 是直接串入第三相的電流計，其讀值應為該相的線電流 I。√3I 的讀值只會出現在兩比流器二次側匯流的 公共線電流計（A2） 上。
• ④ A1=I，A 2=I，A 3=I:此選項表示三個電流計讀值均為 I，忽略了 A2 電流計位於兩個比流器二次側的 向量合成路徑 上。在三相平衡系統中，兩相電流相差 120°，其向量差為 √3I，而非單純的 I。
