Q44.

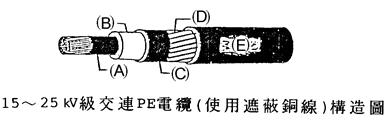

下圖係15～25kV 級交連PE 電纜構造圖，圖中A 為
配電電纜裝修 · 乙級 · 配電設備 · Q44
難易度分析
2 / 5
此題考查高壓電纜結構層的基礎定義與位置辨識，需能正確區分各層的相對順序，屬於對電纜標準構造的基本記憶與應用。
正確答案：①內半導體
① 內半導體:內半導體層（又稱導體遮蔽層）直接包覆於銅導體外側，主要功能為均勻電場分佈、消除導體表面電暈放電，為15～25kV級XLPE電纜不可或缺的結構層。
錯誤選項解析
- ② 絕緣體:絕緣體（XLPE交連聚乙烯層）位於內半導體與外半導體之間，提供主要的電氣絕緣強度，並非圖中A所指的導體外側第一層結構。
- ③ 外半導體:外半導體層（絕緣遮蔽層）位於絕緣體外側，用於均勻絕緣體表面電場並防止局部放電，其位置在絕緣層之外，非A所指位置。
- ④ 外皮:外皮（外被層）為電纜最外層的PVC或PE保護層，主要提供機械保護與防潮功能，位於電纜構造的最外圍，非A所指位置。
Learning Tip
"此題考高壓電纜層級構造的辨識。常見陷阱為混淆內半導體與外半導體的位置順序。請牢記15～25kV XLPE電纜由內而外的標準結構：導體→內半導體層→XLPE絕緣層→外半導體層→金屬遮蔽層→外皮。實務上，半導體層的作用在於均勻電場、避免電暈放電，為高壓電纜不同於低壓電纜的關鍵差異。"
學員答題分佈
①內半導體0%
②絕緣體0%
③外半導體0%
④外皮0%
