Q51.

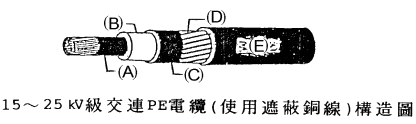

下圖係15～25kV 級交連PE 電纜構造圖，圖中D 為
配電電纜裝修 · 乙級 · 配電設備 · Q51
難易度分析
2 / 5
本題考查高壓電纜構造圖的元件識別，需對電纜各層的排列順序與名稱有準確的記憶即可解題，不涉及複雜的計算或深層理論推導。
正確答案：④遮蔽銅線兼作中性線
④ 遮蔽銅線兼作中性線:遮蔽銅線在15～25kV級交連PE電纜中兼具接地故障電流遮斷與中性線功能，繞包於外半導體層外側，符合CNS標準對高壓電纜金屬遮蔽層之規範。
錯誤選項解析
- ① 絕緣體:絕緣體在交連PE電纜中指的是XLPE（交連聚乙烯）層，位於內外半導體層之間，負責承受相電壓的絕緣功能，並非圖中D所指的遮蔽銅線層。
- ② 內外半導體:內外半導體層分別包覆於導體表面與絕緣體外側，用於均勻電場分佈、消除游離放電，屬於電纜的電場控制層，與D位置的遮蔽銅線結構不同。
- ③ 外半導體:外半導體層僅為塗佈於XLPE絕緣體外側的導電層，功能是消除絕緣體與金屬遮蔽層之間的游離放電，並非D所指的銅線遮蔽層。
Learning Tip
"高壓XLPE電纜構造為配電電纜裝修乙丙級檢定之常考題型，需熟記由內至外順序：導體→內半導體→XLPE絕緣→外半導體→遮蔽銅線→外被。易混淆點為半導體層（均勻電場）與遮蔽銅線（接地故障遮斷兼中性線）功能不同。實務上遮蔽銅線須確認其接地連接是否良好，以確保保護電路正常動作。"
學員答題分佈
①絕緣體0%
②內外半導體0%
③外半導體0%
④遮蔽銅線兼作中性線0%
