Q94.

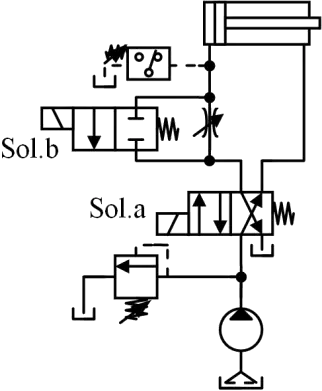

如下圖所示，油壓缸活塞面積10cm2、最大推力負載200kgf，若裝有一個壓力開關要感測油壓缸前進至端點位置，此壓力開關的設定壓力應
油壓 · 乙級 · 設計 · Q94
難易度分析
3 / 5
本題需要先透過給定數值計算出基礎工作壓力，並將計算結果與油壓系統在到達端點時的壓力變化特性相結合進行邏輯推論，考驗對壓力感測原理的理解。
正確答案：③大於20kgf/cm 2
③ 大於20kgf/cm 2:工作壓力為 200kgf ÷ 10cm² = 20kgf/cm²。當活塞到達端點時，因負載無法繼續移動，系統壓力會上升至超過工作壓力，故壓力開關必須設定大於 20kgf/cm² 才能正確感測端點位置。
錯誤選項解析
- ① 等於20kgf/cm 2:若壓力開關設定為等於工作壓力 20kgf/cm²，則油壓缸在正常推進過程中壓力即可達到此值，開關會提前動作而無法準確偵測端點位置。
- ② 小於20kgf/cm 2:設定壓力小於工作壓力時，開關會在活塞尚未到達端點前就觸發訊號，完全失去端點偵測的功能。
- ④ 10~20kgf/cm 2 才正常動作:10~20kgf/cm² 的範圍設定涵蓋了正常工作壓力區間，會導致開關在推進過程中誤動作，無法實現端點定位偵測之目的。
Learning Tip
"此類題型常考壓力開關設定值與工作壓力的關係。關鍵觀念：油壓缸正常推進時壓力等於工作壓力（推力÷面積），到達端點時因油流受阻壓力會急遽升高，因此端點偵用壓力開關必須設定高於工作壓力。實務上通常設定為工作壓力的 1.1~1.3 倍，以避免因壓力脈動造成誤動作。"
學員答題分佈
①等於20kgf/cm 20%
②小於20kgf/cm 20%
③大於20kgf/cm 20%
④10~20kgf/cm 2 才正常動作0%
此答題分佈是根據學員在 LongePass 模擬考等實際作答紀錄計算而成。與考友分享這道歷屆試題與詳細解析！
