Q111.

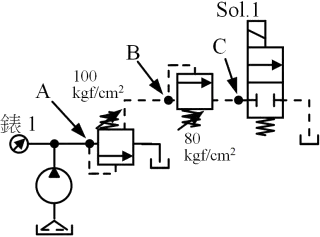

如下圖所示，當電磁閥不激磁時，若流經管線之壓降不計，則B 點之壓力應為多少？
油壓 · 乙級 · 設計 · Q111
難易度分析
3 / 5
本題需要分析油壓電路圖中元件的連動關係，並判斷在特定激磁狀態下，壓力點由哪個控制元件決定。由於需結合電路圖邏輯與元件設定值進行推論，屬於標準的應用分析題。
正確答案：④100 kgf/cm 2
④ 100 kgf/cm 2:100 kgf/cm² 為正確答案。當電磁閥不激磁時，溢流閥（Relief Valve）的設定壓力即為系統最高壓力，泵浦輸出之油液經溢流閥洩回油箱前，B 點壓力等於溢流閥設定壓力 100 kgf/cm²。
錯誤選項解析
- ① 0:0 kgf/cm² 表示無壓力狀態。當電磁閥不激磁時，若系統中存在負載或背壓，B 點壓力不會為零，此選項忽略了系統中的壓力來源。
- ② 20:20 kgf/cm² 為部分壓力值，但在此電路配置下，當電磁閥不激磁時，溢流閥的設定壓力會主導系統壓力，此數值與實際溢流閥設定值不符。
- ③ 80:80 kgf/cm² 雖為較高壓力值，但根據圖示電路，當電磁閥不激磁時，泵浦輸出壓力會經由溢流閥設定決定，此數值並非正確的系統設定壓力。
Learning Tip
"此題考點為油壓系統中溢流閥的功能與電磁閥不激磁時的壓力狀態。當電磁閥處於常態位置（不激磁）且無負載時，系統壓力由溢流閥設定值決定。常考陷阱為混淆工作壓力與溢流閥設定壓力，需特別注意圖中溢流閥的設定數值。"
學員答題分佈
①00%
②200%
③800%
④100 kgf/cm 20%
此答題分佈是根據學員在 LongePass 模擬考等實際作答紀錄計算而成。與考友分享這道歷屆試題與詳細解析！
