Q112.

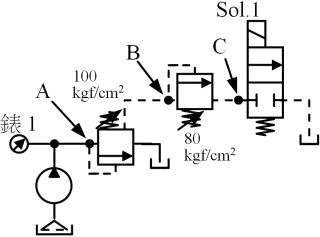

如下圖所示，當電磁閥不激磁時，若流經管線之壓降不計，則C 點之壓力應為多少？
油壓 · 乙級 · 設計 · Q112
難易度分析
3 / 5
本題要求分析液壓元件在特定電磁狀態下的壓力分佈，需準確掌握先導迴路與主閥芯的連動邏輯。考點在於區分元件在激磁與不激磁兩種狀態下對系統壓力的影響，屬於對元件作動原理的綜合應用分析。
正確答案：④100 kgf/cm 2
④ 100 kgf/cm 2:當電磁閥不激磁時，先導式溢流閥的先導回路封閉，主閥芯在彈簧力作用下關閉，系統壓力由溢流閥設定壓力決定，故C點壓力為 100 kgf/cm²。
錯誤選項解析
- ① 0:當電磁閥不激磁時，先導式溢流閥處於關閉狀態，系統壓力不會洩放至油箱，因此C點壓力不可能為零。
- ② 20:20 kgf/cm² 並非系統設定壓力，此數值可能混淆於減壓閥或順序閥的設定值，與本圖溢流閥的作動原理不符。
- ③ 80:80 kgf/cm² 並非正確的系統壓力設定值，此選項為干擾數值，不符合溢流閥的調壓原理。
Learning Tip
"本題核心考點為先導式溢流閥的作動原理：當電磁閥不激磁（常閉狀態）時，先導油路被封閉，主閥維持系統壓力於溢流閥設定值。若電磁閥激磁導通油箱，則系統壓力會洩放而接近零。此類題型常考激磁/不激磁狀態對應的壓力變化，需熟悉卸載回路與遠程調壓回路的差異。"
學員答題分佈
①00%
②200%
③800%
④100 kgf/cm 20%
此答題分佈是根據學員在 LongePass 模擬考等實際作答紀錄計算而成。與考友分享這道歷屆試題與詳細解析！
