Q124.

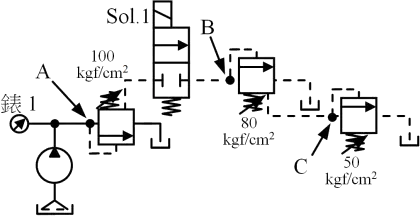

如下圖所示，當電磁閥不激磁時，若流經管線之壓降不計，則A 點之壓力應為
油壓 · 乙級 · 設計 · Q124
難易度分析
2 / 5
此題要求考生能正確判定電磁閥在不激磁狀態下的常態位置，並分析其油路連通情況。由於涉及對應系統壓力源的邏輯推論，且需排除其他數值干擾，屬於基礎概念的應用分析。
正確答案：④100 kgf/cm 2
④ 100 kgf/cm 2:電磁閥不激磁時，閥芯由彈簧復歸至常態位置，使A點與泵浦出口直接連通。在管線壓降不計的前提下，A點壓力等於溢流閥之設定壓力 100 kgf/cm²，此為系統最高工作壓力。
錯誤選項解析
- ① 0:認為A點壓力為零的觀點錯誤。電磁閥不激磁時，閥芯在彈簧作用下復位至初始位置，此時油路並非與油箱連通洩壓，而是與泵浦出口或溢流閥設定壓力端相連，故A點不可能為零壓。
- ② 50:50 kgf/cm² 可能誤將減壓閥的二次側設定壓力或系統中某分支迴路的低壓值套用於A點。實際上A點位於主油路壓力源側，不受減壓迴路影響，應為系統最高設定壓力。
- ③ 80:80 kgf/cm² 可能混淆了順序閥的開啟壓力或另一組溢流閥的設定值。在電磁閥不激磁的初始狀態下，A點直接承受主溢流閥的完整設定壓力，而非中間壓力值。
Learning Tip
"核心考點：電磁方向控制閥的激磁/不激磁狀態與閥芯位置之對應關係。常見陷阱為混淆閥的常態位置（spring return）與激磁位置之油路連通狀態。解題關鍵在於確認不激磁時A點是連通壓力源還是油箱，並理解溢流閥設定壓力即為系統最高壓力。實務上須注意 CNS 液壓符號中，彈簧偏置側代表閥的初始（不激磁）位置。"
學員答題分佈
①00%
②500%
③800%
④100 kgf/cm 20%
