Q127.

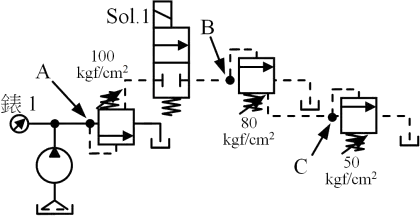

如下圖所示，當電磁閥激磁時，若流經管線之壓降不計，則A 點之壓力應為多少？
油壓 · 乙級 · 設計 · Q127
難易度分析
3 / 5
本題要求分析液壓迴路中多個溢流閥串聯時的壓力分佈，需準確掌握系統壓力與各元件設定值之間的優先關係，並能排除干擾項（如主溢流閥設定值）的影響，屬於需應用核心原理解析迴路狀態的題目。
正確答案：②50
② 50:當 Sol.1 電磁閥激磁切換位置後，泵輸出流體經管路串聯至 B 點（80 kgf/cm² 溢流閥）及 C 點（50 kgf/cm² 溢流閥）。因不計管線壓降，系統壓力由最低設定壓力之溢流閥（C 點 50 kgf/cm²）決定，故 A 點壓力等於 50 kgf/cm²。
錯誤選項解析
- ① 0:壓力為 0 表示系統無負載或泵未運轉，但此電路中電磁閥激磁後流體經減壓閥串聯迴路，A 點壓力由下游最低設定之溢流閥決定，不可能為零。
- ③ 80:80 kgf/cm² 為 B 點溢流閥之設定值，但串聯溢流閥迴路中，系統壓力取決於最低設定值而非中間值，C 點 50 kgf/cm² 溢流閥會先開啟卸壓，故 A 點壓力不會達到 80 kgf/cm²。
- ④ 100 kgf/cm 2:100 kgf/cm² 為 A 點主溢流閥之設定值，此為系統最高安全壓力限制。但當電磁閥激磁後，下游 50 kgf/cm² 溢流閥先開啟，系統壓力被限制在 50 kgf/cm²，主溢流閥不會開啟。
Learning Tip
"此題核心考點為串聯溢流閥之壓力決定原則：當多個溢流閥串聯於同一油路時，系統工作壓力由最低設定壓力之溢流閥決定。常考陷阱為混淆「主溢流閥設定值」與「實際工作壓力」，需切記主溢流閥僅作安全保護用，實際壓力取決於負載端之最低溢流設定。實務上此類迴路常用於多段壓力切換控制。"
學員答題分佈
①00%
②500%
③800%
④100 kgf/cm 20%
