Q36.

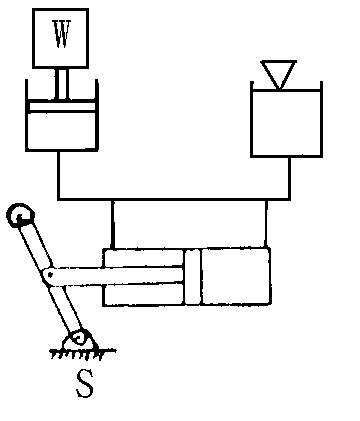

下圖中欲扳動搖桿，使負載W 上升，則必須加上
油壓 · 乙級 · 運轉與調整 · Q36
難易度分析
3 / 5
本題要求分析液壓迴路中元件配置的邏輯，需判斷在特定操作條件下滿足功能所需的最少元件數量，涉及對液壓方向控制與負載保持功能的綜合理解。
正確答案：③三個
③ 三個:配置三個止回閥可構成完整的液壓方向控制迴路，分別負責進油導通、回油截斷及負載保持，使搖桿扳動時油壓能正確驅動致動器讓負載W穩定上升。
錯誤選項解析
- ① 一個:僅配置一個止回閥無法形成完整的液壓控制迴路，無法有效鎖定負載並防止負載下滑，系統缺乏必要的方向控制與壓力保持功能。
- ② 二個:配置二個止回閥雖可實現單向導通，但在搖桿操作使負載上升的迴路中，仍不足以完成進油路徑與回油路徑的完整切換控制。
- ④ 四個 止回閥，方能使其上升:配置四個止回閥雖功能上可行，但超出該迴路設計所需的最小數量，會增加管路壓損與系統複雜度，不符合經濟與效率原則。
Learning Tip
"此類題型常考液壓迴路中止回閥的最小配置數量。關鍵在於理解止回閥在方向控制閥迴路中的功能分配：進油路、回油路及負載保持閥各自所需。實務上應以滿足功能的最少元件數為設計原則，避免過度配置造成壓力損失與成本浪費。"
學員答題分佈
①一個0%
②二個0%
③三個0%
④四個 止回閥，方能使其上升0%
