Q7.

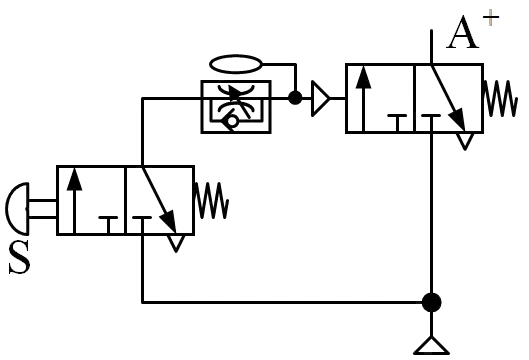

有關下列迴路圖之功能，何者正確？
氣壓 · 乙級 · 識圖與繪圖 · Q7
難易度分析
3 / 5
本題要求考生能準確辨識氣壓延時迴路的元件配置，並區分導通延時與斷開延時的動作特性。由於選項中對訊號輸出與消失的時序描述非常相似，必須對迴路元件的氣流路徑有精確的理解才能排除干擾項。
正確答案：④按下按鈕閥S 後立即放開，同時輸出A ＋訊號，到一定時間後A ＋才自動消失
④ 按下按鈕閥S 後立即放開，同時輸出A ＋訊號，到一定時間後A ＋才自動消失:按下按鈕閥 S 時，氣壓經逆止閥快速導通至下游的 3/2 方向閥，使 A+ 訊號立即輸出；放開 S 後，主氣源切斷，但儲氣槽內的殘壓需經節流閥緩慢洩放，在此延時期間內 3/2 方向閥仍維持切換狀態，直到儲氣槽壓力降至先導壓力下限，A+ 訊號才自動消失。此為典型的斷開延時（off-delay）迴路。
錯誤選項解析
- ① 持續按下按鈕閥S 立即輸出A ＋訊號，直到S 被放開時，A＋訊號才消失:此迴路含有節流閥與儲氣槽組成的延時元件，按下按鈕閥 S 後訊號不會「立即」輸出，必須經過節流閥的流量控制使儲氣槽壓力逐漸建立，因此並非即時動作。
- ② 持續按下按鈕閥S 後，經過一短暫時間，A ＋訊號才輸出:此選項描述的是「導通延時」（on-delay）功能，即按下按鈕後延遲一段時間才輸出。但本迴路中延時閥的單向節流閥與逆止閥並聯配置，使充氣路徑受阻而放氣路徑暢通，實際為「斷開延時」（off-delay）特性。
- ③ 持續按下按鈕閥S 後，經過一短暫時間A＋才自動消失:此選項描述按下按鈕後 A+ 先輸出，經過一段時間才消失，但未說明 A+ 是「立即輸出」還是「延遲輸出」，且未提及放開按鈕的動作時機，描述不夠精確。正確行為是按下並放開按鈕後，A+ 訊號會維持一段時間才消失。
Learning Tip
"本題考點為斷開延時迴路（off-delay circuit）的動作原理。關鍵在於辨識節流閥與逆止閥的並聯方向：當逆止閥允許氣流「正向快速通過、反向節流洩放」時，即為斷開延時；反之若為「正向節流充氣、反向快速洩放」則為導通延時。常考陷阱是混淆兩種延時閥的符號與動作特性，實務上斷開延時常用於氣壓缸伸出後需維持夾持或定位一段時間的場合。"
學員答題分佈
①持續按下按鈕閥S 立即輸出A ＋訊號，直到S 被放開時，A＋訊號才消失0%
②持續按下按鈕閥S 後，經過一短暫時間，A ＋訊號才輸出0%
③持續按下按鈕閥S 後，經過一短暫時間A＋才自動消失0%
④按下按鈕閥S 後立即放開，同時輸出A ＋訊號，到一定時間後A ＋才自動消失0%
